Macchina da stampa flessografica ad alta velocità con lunghezza 250 mm, larghezza 180 mm, velocità 5-60 m/min e precisione 0,15 mm

1. Principali parametri tecnici

1. Lunghezza massima di stampa: 250 mm

2. Larghezza di stampa: 180 mm

3. Velocità di stampa: 5-60 m/min

4. Precisione di sovrastampa: < 0,15 mm

5. Potenza totale installata: 6Kw

6. Dimensioni complessive: (L × B × H) 1680 × settecentottanta × milleduecentottanta

7. Peso: ≈ 618 kg

2, Principali funzioni strutturali e principi di funzionamento

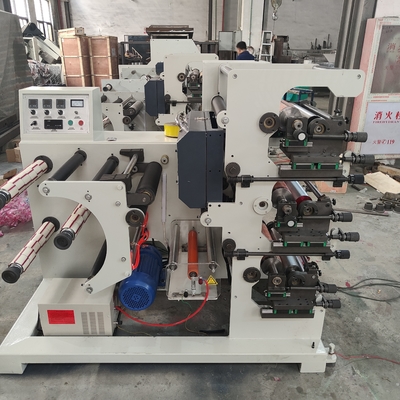

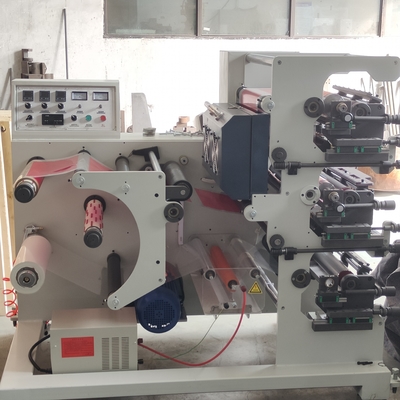

La struttura di questa macchina comprende lo scarico, lo scarico corona, la trazione, la stampa del primo colore, la stampa del secondo colore, il forno, il taglio e la raccolta del materiale.(Come mostrato in figura)

2. Meccanismo di alimentazione dell'inchiostro

1. Sollevare il contenitore dell'inchiostro.2. Anilox.3. Raschietto.4. Rullo di stampa.5. Composizione rullo schienale.

(Come mostrato in figura)

3. Meccanismo cromatico

La corrispondenza dei colori è composta da un meccanismo di trasmissione del cambio planetario, che regola la trasmissione del cambio planetario a sinistra ea destra per allineare il motivo su e giù.Regolare i rulli di stampa a sinistra ea destra per allineare il disegno su e giù.(Come mostrato in figura)

meccanismo 5.Oven

Quando il materiale stampato passa attraverso il forno, il calore emesso dal tubo di riscaldamento viene espulso da un ventilatore per asciugare l'inchiostro sulla superficie del materiale stampato.La temperatura del forno è controllata da un misuratore di controllo della temperatura intelligente e dall'induzione della termocoppia.

6, dispositivo di avvolgimento

Il dispositivo di avvolgimento viene utilizzato principalmente per l'avvolgimento di prodotti in tamburi.Ha principalmente una bobina.La potenza è azionata da un motore per azionare un ingranaggio e la ruota dentata aziona la potenza per ruotare l'albero di avvolgimento per raggiungere lo scopo dell'avvolgimento.La tenuta del tamburo dipende dalla regolazione del dado e della molla.

7, manutenzione e manutenzione della macchina

Affinché la funzione di stampa funzioni normalmente per lungo tempo e produca buoni prodotti stampati, la macchina deve essere mantenuta e mantenuta bene.Gli operatori devono sottoporsi a una formazione tecnica pre-lavoro, non solo per familiarizzare con il processo di stampa flessografica, ma anche per comprendere e padroneggiare la struttura, il principio di funzionamento e i normali metodi operativi di questa macchina.Padroneggiare i punti chiave dell'adeguamento di varie istituzioni.Prima di avviare la macchina, è necessario ispezionare in modo completo le condizioni, l'operatività e la flessibilità di ciascuna parte della macchina.Il grasso lubrificante deve essere aggiunto a ciascuna parte lubrificante.Durante il funzionamento della macchina, la polizia dovrebbe ispezionare ogni componente operativo.In presenza di condizioni anomale come rumore e vibrazioni dei cuscinetti, la macchina deve essere immediatamente arrestata per l'ispezione.Solo dopo aver risolto il problema è possibile avviare la macchina.Dopo aver arrestato la macchina, è necessario spegnere immediatamente l'alimentazione, pulire la macchina, rimuovere la tramoggia dell'inchiostro, rilasciare il rullo della colla, uscire dalla lama dell'inchiostro e utilizzare un detergente per pulire il rullo della lastra e la lama dell'inchiostro e iniettare olio in ogni punto di lubrificazione.

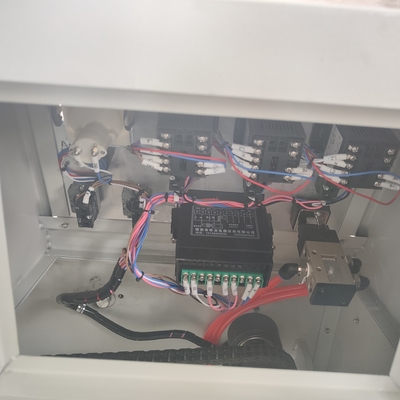

8, sistema di controllo elettrico

Questa macchina adotta due alimentatori AC 220V/50Hz.Il sistema di controllo adotta l'alimentazione a 220 V CA.Fare riferimento al pannello operativo della macchina per interruttori e strumenti elettrici specifici.Al termine dell'installazione di questa macchina, avviare il motore principale, regolare la velocità, far ruotare lentamente la macchina principale e controllare la direzione di rotazione della macchina principale.

L'involucro della macchina deve essere messo a terra in modo affidabile.Prestare attenzione alla sicurezza elettrica.
