Alta efficienza che fende la macchina di Rewinder per l'essiccazione del materiale della batteria ed il recupero di solvente organico

Di solvente organico di secchezza della batteria ingegneria materiale di recupero e

Panoramica di progetto:

Con lo sviluppo rapido di nuova energia e di nuovi materiali intorno al mondo, i nuovi materiali della batteria nel campo delle batterie ampiamente rivestite inoltre si sono trasformati in in un campo di emergenza, che si svilupperà rapidamente negli ultimi anni ed il suo processo di produzione è nella grande necessità di attrezzatura ausiliaria rivoluzionaria di completare e l'attrezzatura speciale per i materiali che della batteria ci siamo sviluppati inoltre è uscito.

In considerazione delle caratteristiche pertinenti dei materiali (elettromagnetici) della batteria (fosfato del ferro del litio, materiali ternari, ecc.), la nostra società ha sviluppato l'unità dinamica rotatoria dell'essiccazione sotto vuoto del doppio cono di SZG, unità di secchezza statica di vuoto del quadrato di FZG delle due serie di secchezza principali di attrezzatura ed il dispositivo efficiente di recupero per il recupero del volume, dopo l'uso reale di molti clienti, dati sufficienti di uso risulta: l'attrezzatura può completamente soddisfare le richieste di secchezza del prodotto, la qualità è stabile e la prestazione del solvente è eccellente e l'efficienza di recupero è molto alta.
Il sistema comprende un sistema di riscaldamento, un sistema medio caldo di circolazione, un essiccatore, un sistema di filtrazione della polvere, un sistema solvente di recupero e un sistema di vuoto.

Processo tecnico (diagramma di flusso): Chiamata dettagliatamente.

Principio di funzionamento:

Le materie prime sono pompate alla parte principale di secchezza dell'ospite di secchezza tramite la pompa del trasporto, allo stesso tempo, il medium di riscaldamento è trasportata al panino di riscaldamento dell'essiccatore tramite la pompa della conduttura, la materia prima è riscaldata tramite la parete dell'asciugatrice per ottenere il calore e l'acqua è portata via gradualmente nell'ambito dell'azione del sistema di vuoto per raggiungere lo scopo di essiccazione; nella materia prima vicino alla fase di secchezza, per impedire la parte della polvere il pompaggio fuori dal pulsometro, la progettazione adotta una collezione speciale del filtro a sacco; il solvente organico ha contenuto nella materia prima è condensato con la condensazione secondaria del condensatore speciale, di modo che il tasso di recupero globale raggiunge più di 95%.

Vantaggi:

Il processo di secchezza è effettuato nelle circostanze di pressione negativa, in modo da anche se contiene i media di solvente organico, ma il processo è ancora molto sicuro e la velocità di secchezza è veloce, il tempo d'essiccamento di ogni serie di prodotti è di circa 4 ore; il processo di secchezza è a pressione ridotta circostanze effettuate e la temperatura di secchezza stabilita è relativamente bassa, il pulsometro sta funzionando sempre continuamente, in modo dalla qualità del prodotto è stabile; il sistema è progettato con un filtro a sacco speciale, così là non è volo della polvere; il dispositivo di condensazione secondario è raffreddato in un'ampia area ed il tasso di recupero solvente è alto; il riscaldatore può essere riscaldato con acqua calda, vapore e l'olio della conduzione di calore il filtro a sacco speciale è facile da smontare e lavare; l'intero insieme degli organi di trasmissione dell'unità è piccolo e non funziona nei forti stati del carico, in modo dall'unità ha un tempo di impiego lungo.

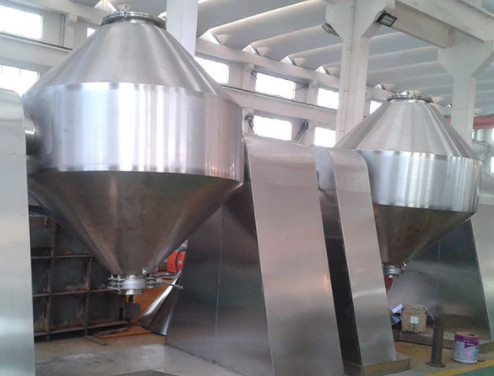

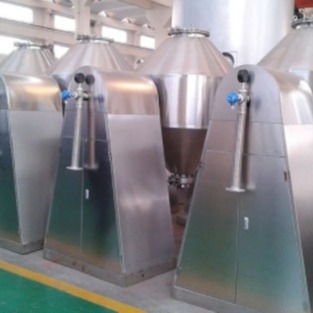

Caratteristiche dell'essiccatore rotatorio di vuoto del doppio cono:

L'essiccatore rotatorio di vuoto del doppio cono è un nuovo tipo di essiccatore che integra l'miscelazione-essiccazione. Il condensatore, il pulsometro e l'essiccatore sono abbinati per formare un dispositivo dell'essiccazione sotto vuoto. (Se non c'è necessità di recuperare il solvente, il condensatore non può essere usato) la progettazione di macchina è avanzata, la struttura interna è semplice, la pulizia è facile, il materiale può essere scaricato e l'operazione è semplice. Può ridurre l'intensità di lavoro e migliorare il luogo di lavoro. Allo stesso tempo, perché il materiale inoltre gira quando il contenitore stesso gira, ma non c'è accumulazione di materiale sulla parete, il coefficiente di trasferimento di calore è alto ed il tasso di secchezza è grande, che non solo risparmia l'energia, ma inoltre il materiale è asciugato uniformemente e completamente e la qualità è buona. Può essere ampiamente usato in farmaceutico, in chimico, alimento, tintura e l'altro essiccamento delle industrie

l'essiccatore rotatorio Doppio conico di vuoto è un carro armato rotatorio doppio conico, il carro armato nello stato di vuoto, nel rivestimento nel petrolio del trasferimento di calore o nell'acqua calda per il riscaldamento, il calore tramite la parete del carro armato ed il contatto materiale bagnato. Il vapore acqueo o altri gas che evaporano dopo che l'umidità assorbe il calore è pompato via tramite il tubo di scarico di vuoto tramite il pulsometro. Poiché il corpo del carro armato è in uno stato di vuoto e la rotazione del carro armato fa il materiale costantemente su e giù, interno ed esterno, in modo da accelera la velocità di secchezza del materiale, migliora il tasso di secchezza e raggiunge lo scopo di essiccazione uniforme.
