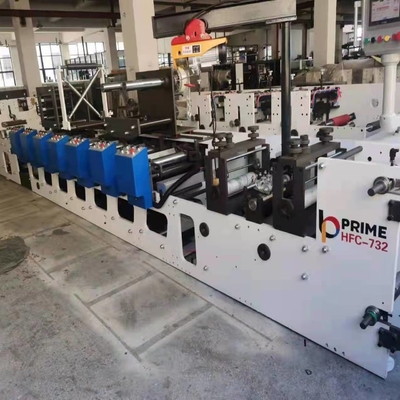

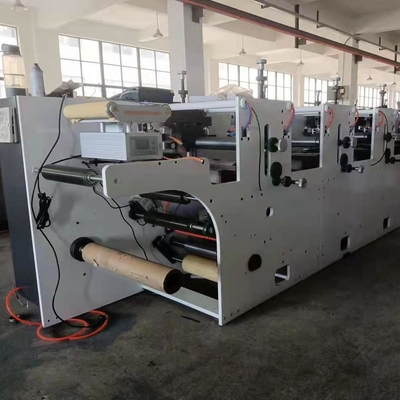

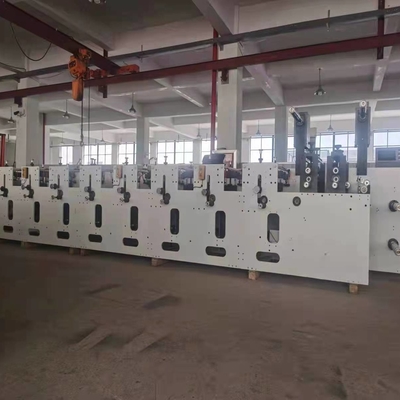

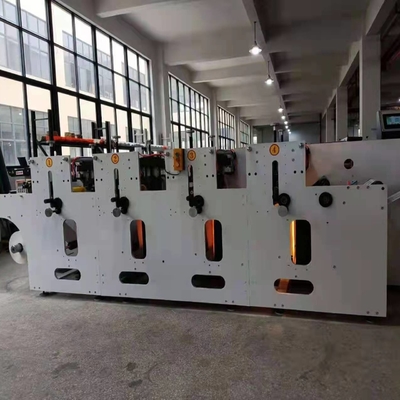

Stampatrice ad alta velocità di YT 6-1400 Flexo con la registrazione automatica di colore del computer, stampa non tessuta di 100-1200mm Flexo

Stampatrice di modello di flexo di HJ 6-1400 per i rotoli o non il tessuto di carta kraft

rotoli di film plastico dei rotoli del film







In primo luogo, le caratteristiche delle caratteristiche:



1. Dallo scarico alla ricevuta di breve distanza.



2. La ruspa spianatrice speciale auto-in via di sviluppo compensa l'inchiostro volante ad alta velocità e riduce la volatilizzazione del solvente nell'aria.



3. Ripetuto stampando lunghezza 300-950MM, per riempire lo spazio in bianco della stampatrice precipitante a cascata di flexo di lunghezza di stampa insufficiente.



4. Adotti il sistema di registrazione automatico di colore del computer, la compensazione dell'inseguimento automatico dello spostamento, la registrazione accurata di colore e la stampa stabile.



5. Stampa del materiale: OPP: 20~70μm BOPP: PE di 20~60μm: 35~100μm NY: ANIMALE DOMESTICO di 20~50μm: 20~60μm CPP: carta di 20~60μm: autoadesivo 20~300g/m2 ed altri materiali.

6. Il ciclo del processo di fabbricazione del piatto è breve ed il costo è basso. Il periodo di cilindro multicolore di incisione è dei 5 - 10 giorni ed il clichè flessografico è fatto per 5 ore. La versione flessografica dipende dall'area di stampa ed è molto meno costosa che il cilindro di incisione.



7. Precomprima la correzione, forte vento della post-stampa + progettazione di secchezza infrarossa, soffietti di raffreddamento ausiliarii. Macchiarsi Avoid che è causato facilmente quando l'inchiostro è asciugato male.



8. La parte di stampa è determinata dalla ferrovia di guida lineare ad alta resistenza e la versione dell'retrocessione e di avanzamento è determinata dalla vite lineare della palla + servomotore sincrono a magnete permanente,



9.1-6 colori possono essere personalizzati secondo i bisogni, la larghezza 1000MM



10. Scarico di processo 1, 2 tensione costante automatica, 3 ruspa spianatrice, unità di stampa 4, colore del computer, 5 trazione, 6 tensione costante automatica, centro 7 su e giù la ricevuta





Parametri tecnici



1. Formulario: Flexo

2. Stampa del substrato: film non tessuto di carta

3. Velocità di stampa: 10m/min-120m/min

4. Velocità meccanica: 10m/min-150m/min

5. Larghezza massima del substrato: 1440mm

6. Larghezza di stampa: 100-1200mm

7. Stampa della circonferenza: 300-950mm

8. Spessore del piatto: 1.7mm (comunicazione preliminare speciale)

9. Specifiche del rullo di Anilox: Φ106*1440*6

10. Specifiche di alluminio del rullo di guida: Φ100*1440 Φ70 *1440

11. Stampa del rullo inferiore: Φ160*1440

12. Diametro massimo di svolgimento: Φ1200 millimetro

13. Diametro d'avvolgimento massimo: Φ1200 millimetro

14. Temperatura massima di grande forno: °C 80

15. Diametro di centro del substrato: 74mm

16. Potere totale di intera macchina: Potere 15+7.5kW, potere calorifico 48KW del motore

17. Essiccamento della fonte di calore: riscaldamento elettrico

18. Peso della macchina: circa 15 T

19. Dimensioni: 12800 (L) x 2400 (w) x 1150 (H) millimetri

20. Colore di corpo: Grigio scuro + bianco (comunicazione preliminare speciale)





In secondo luogo, la configurazione di macchina:

Dispositivo di svolgimento:



1) Dispositivo semiautomatico di svolgimento: alimentazione automatica pneumatica

2) Diametro massimo di svolgimento: Φ1000 millimetro

3) Specificazione gonfiabile dell'asse: 3"

4) Numero delle assi di inflazione: 2

5) Gamma di controllo di tensione: 0-100kg/di grande ampiezza

6) Polvere magnetica: 10KG, controllo di tensione automatico

7) Tensione completamente automatica che individua dispositivo;

8) Insieme analogico del sistema 1 di correzione





2. Unità di stampa



1) Modo dell'azionamento: azionamento innestato del motore, trasmissione a cinghia sincrona.

2) Asse del clichè:

(1) registrazione longitudinale di colore: azionamento a magnete permanente del servomotore (comando automatico di esecuzione del sistema a colori del computer di Kosai)

(2) colore di orizzontale: azionamento del motore (esecuzione manuale)

3) Composizione globale: rotolo del piatto, ruspa spianatrice, vassoio dell'inchiostro, rullo del anilox,

4) Ruspa spianatrice: 4 insiemi della ruspa spianatrice unidirezionale sono usati. Per facilitare l'installazione, il materiale della ruspa spianatrice è fatto del profilo ad alta resistenza della lega di alluminio, che è conveniente e rapido caricare, scaricare e pulire.



4. Essiccamento del dispositivo:



1) Ogni gruppo di colore è fornito di forte vento + essiccazione al forno infrarossa: con un insieme di raffreddamento e di trattamento dopo la stampa.

2) La stampa globale è asciugata in primo luogo e poi è raffreddata. Il forno è riscaldato elettricamente ed il fan è controllato intelligentemente e la temperatura dentro il forno è controllabile.



5. Dispositivo d'avvolgimento



1) Metodo d'avvolgimento: Centro che arriccia su e giù l'asse

2) Metodo di carta dell'installazione del centro: Espansione 2 dell'asse di espansione

3) Specificazione gonfiabile dell'asse: 3"

4) Motore a vento: Insieme 7.5KW 1

5) Controllo di tensione: Controllo di tensione completamente automatico

6) Gamma d'avvolgimento di tensione: 5-10KG/di grande ampiezza

7) Singolo diametro d'avvolgimento: Φ1000mm massimo.



In terzo luogo, facilità sostenenti (utenti sono responsabili)



1. Alimentazione elettrica: *380V*50HZ trifase, linea ad ovest trifase sistema

2, compressore d'aria: 2KW (1 insieme)





Lista elettrica



Categoria Major Technical Products Remarks



Potere della macchina

Macchina principale 15+7.5KW 380V Shanghai complessivamente 1

Gruppi casalinghi del riscaldamento 6KW/group 6

Fonte del vento 100WX4

Apparecchio elettrico Schneider

Totale 6groups di CA Taiwan del motore 120W 220V del rullo dell'inchiostro

Potere totale circa 50KW

Pressione di svolgimento che percepisce rilevazione, controllo di tensione completamente automatico

Freno magnetico della polvere: Ryan Haitai Torque: 100 nanometro

Scarichi la valvola regolante la pressione di precisione di pressione della trazione



Gruppo di colore

Il regolatore di temperatura controlla la temperatura del forno ad una temperatura costante.

Controllo di ritardo del rullo dell'inchiostro e del rullo della maglia per raggiungere un requisito più ragionevole dell'omogeneizzazione.

Modulo del Plc

Centro d'avvolgimento

SpA Giappone Mitsubishi

Versione progressiva del servomotore a magnete permanente 16

Alimentazione automatica pneumatica

Sistema a colori automatico Cosei del computer di Simulation Correction Coase Company

Servomotore a magnete permanente 6 di colore

Rullo ceramico 6 facoltativi di Anilox del bastone

Weinew a 12 pollici di Taiwan del touch screen
