3, descrizione funzionale di ogni parte:
1. Dipartimento della trazione:
1. Il rullo della trazione è guidato da un servomotore 7.5KW.
2. Dispositivo di riciclaggio residuo del bordo:
Usi un fan per spegnere lo spreco ed i materiali riciclati ed il cliente fornirà una scatola della maglia per la raccolta.

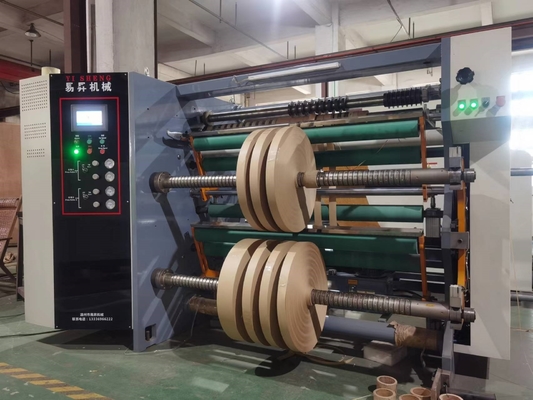

3. Meccanismo di bobina: (L'estremità sinistra o destra del prodotto finito è determinata dal cliente quando ordinano)
1. Il materiale tagliato è indipendente ferita facendo uso sia delle asce superiori che più basse ed il coltello di taglio utilizza un coltello circolare per il taglio (6 paia)
2. Le assi di avvolgimento superiori e più basse ciascuno hanno un servomotore 7.5KW con l'asse pneumatica di espansione. La tensione d'avvolgimento è controllata automaticamente dallo SpA di Siemens basato sul diametro corrente della bobina, assicurandosi che il materiale finito sia ordinato quando le fessure multiple sono tagliate. Tutti i fronti dell'estremità di bobina sono piani e la planarità della superficie di disco è selezionata liberamente dal rullo di pressione pneumatico e dal rullo di pressione del peso di auto per tagliare. La tenuta degli strati interni ed esterni della bobina finita è controllabile, che è un metodo d'avvolgimento a spirale. Mentre il diametro d'avvolgimento continua ad aumentare, lo SpA controlla automaticamente la velocità del servomotore d'avvolgimento per diminuire.

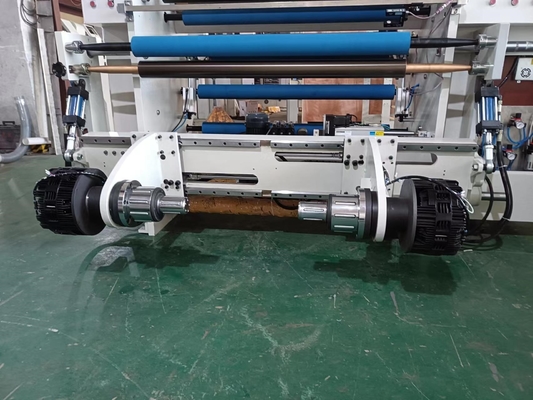

5. Dispositivo di scarico
Adozione della struttura d'alimentazione automatica idraulica shaftless collegata
(1) 1 insieme del motore tedesco di correzione di simulazione di BST
(2) modello della ferrovia di guida 25 4 pezzi
(3) un paio dell'acciaio di alta qualità è usato per l'arco commemorativo spesso 40
(4) 1 paio delle armi di sollevamento dell'oscillazione
(5) cilindro 140X63 1 paio
(6) il freno di scarico adotta un paio dei freni aerodinamici

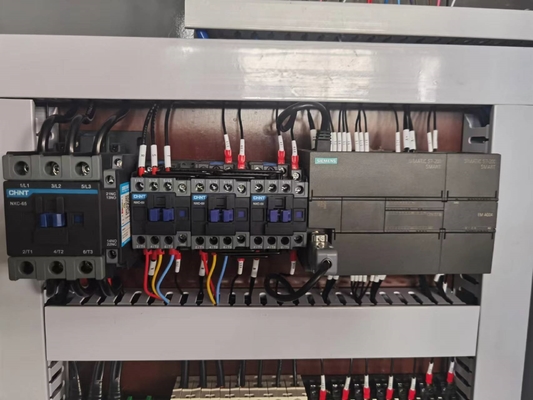

Il materiale elettrico adotta

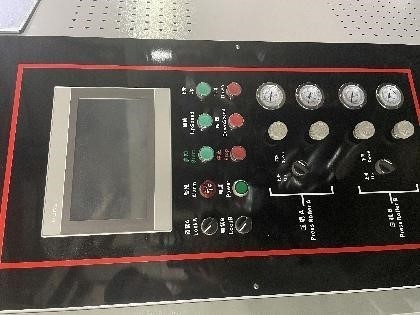

Il gruppo di Chint è usato come apparato a bassa tensione, Snyder è usato come commutatore del bottone, Siemens è usato come SpA per controllare il sistema operativo di intera macchina
4, la posizione del pezzo meccanico
