Dettagli:
|
| Nome: | Macchina da stampa flessografica 6C 850 | CPE: | Avere |
|---|---|---|---|
| Tensione automatica: | Avere | Rullo anilox ceramico: | MARCHIO CUNTIANO |
| LAMA RASOIO CHIUSA: | Avere | ||
| Evidenziare: | FLEXO Stampa 6C 850,Macchina di stampa ad alta velocità con garanzia,Stampa Flexo 6 colori |
||

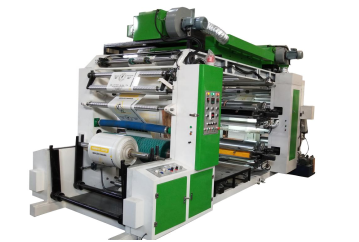

Macchina da stampa flessografica
6C850 Macchina da stampa flessografica
Parametri fondamentali核心参数
| Nome名称 | Parametro参数 |
| Colori: 印刷颜色: | 6 colori |
| Larghezza massima del materiale: 最大材料宽度: | 850 mm |
| Larghezza massima di stampa: 最大印刷宽度: | 800 mm |
| Lunghezza di stampa: 印刷长度: | 300-1300mm |
| Precisione di stampa: 套色精度 | ±0,2 mm |
| Metodo registro colore: 套色方式 | Tramite manuale 手动 |
| Rullo Anilox: 网纹辊 | Rullo Anilox ceramico 陶瓷网纹辊 |
| Struttura di trasmissione:传动结构 | Trasmissione a cinghia sincrona 同步带 |
| Velocità della macchina: 机械速度 | 20-100 m/min |
| Velocità di stampa: 印刷速度 | 20-80 m/min |
| Diametro del rotolo di materiale: 料卷直径范围 | ≤1500 mm |
| Albero dell'aria: 气涨轴 | ￠76mm*4 |
| Potenza totale della macchina: 整机功率 | 40KW |
| Telaio principale della macchina: 主机架 | Ghisa® Spessore 75mm |
| Precisione dell'ingranaggio | 5级 |
| 备注 | |
| 版辊/网纹辊数量 | 4条 |
| Cilindro di stampa: 版辊周长 | (Accetta personalizzato) |
| Conteggio retini del rullo anilox: 网纹辊线数 | (Accetta personalizzato) |
| Spessore della piastra: 版材厚度 | (Accetta personalizzato) |
| Voltaggio: 电源 | (Accetta personalizzato) |
Diagramma di riferimento del layout generale:5800mm×2200mm×4700mm,
Peso della macchina8000Kg,Caricare in un contenitore a cubo alto da 40 piedi .装柜一个40尺高柜.
一:PARTE PRINCIPALE机器主要组成
| UNITÀ SVOLGITORE 放料部分 | ||
| Controllo della tensione:张力控制 |
Motore + Asta oscillante 电机+摆杆 |
|
| Metodo di alimentazione: 上料方式 | Di Pneumatic 气动 | |
| UNITÀ DI TRAZIONE 牵引部分 | ||
| Trazione dei materiali |
Trazione pre-stampa + trazione post-stampa 印前牵引+印后牵引 |
Spessore della placcatura del rullo in acciaio: 10 fili钢辊电镀厚度:10丝 |
| UNITÀ DI STAMPA 印刷部分 | ||
| Metodo di guida: 驱动方式 | Azionamento del motore con inverter di frequenza | |
|
Correzione della deviazione dell'alimentazione 进料纠偏 |
Ultrasuoni + servomotore超声波+伺服电机 | precisione di correzione ± 0,2 mm 纠偏精度 |
| Metodo di bloccaggio della piastra | Tramite manuale 手动 | |
| Ingranaggio a rulli:辊筒齿轮 | Ingranaggio elicoidale | P=5mm |
| Tratto di registrazione del colore: 套色行程 |
±15 mm in verticale, ±50 mm in orizzontale 上下±15mm 左右±50mm |
|
| UNITÀ DI ESSICCAZIONE 烘干部分 | ||
| Tubo di riscaldamento: 加热管 |
Forno principale:11 pezzi 主烘箱;11根 Forno unità colore:8 pezzi 色组烘箱:8根 |
Fluttuazione costante della temperatura ±2℃ 恒温波动 ±2℃ |
| Lunghezza del forno: 烘箱长度 | 2,5 m |
Rumore ≤ 75 dB durante il funzionamento ad alta velocità 高速运行时噪音≤75dB |
| Potenza ventola: 风机功率 |
Ventilatore principale: 2,2 kW o 2,2 kW Ventola dell'unità colore: 2,2 kW o 2,2 kW |
Fluttuazione costante della temperatura ±2℃ 恒温波动 ±2℃ |
| Potenza di riscaldamento totale:加热总功率 | 26 kW |
Controllo centrale della temperatura costante 中央恒温控制 |
| Tipo di asciugatura: 烘干方式 | Riscaldamento elettrico 电加热 | Tempo di risposta del riscaldamento ≤ 3 minuti加热响应时间≤3 分钟 |
| UNITÀ RIAVVOLGITORE 收卷部分 | ||
| Controllo della tensione: 张力控制 | Motore + Asta oscillante 电机+摆杆 |
Carico albero pneumatico ≥ 500Kg 气涨轴承载≥500Kg |
| Metodo di scarico:下料方式 | Di Pneumatic 气动 | |
| PARTI ELETTRICHE | ||
| Motore principale: 主电机 | 5,5 kW | |
| Motore dell'inchiostro:运墨电机 | 75w | |
| Motore di avvolgimento:收卷电机 | 5,5 kW | |
二ELENCO PARTI PRINCIPALI主要配件清单
| 名称 | 品牌 | 特点 |
|
主电机 |
|
Il marchio di primo livello della Cina ZhanPeng RuiAn |
|
PLC 触摸屏 |
|
Il marchio di primo livello della Cina Tecnologia HuiChuan 汇川技术 |
|
变频器 |
|
Il marchio di primo livello della Cina Tecnologia HuiChuan 汇川技术 |
|
运墨电机 |
|
Il marchio di primo livello della Cina ZhanPeng RuiAn |
|
低压电器/按钮 |
|
Francia Schneider |
|
电源开关 |
|
Francia Schneider |
|
工业固态 |
|
Il marchio cinese di primo livello Zhejiang Meigeer 浙江美格尔 |
|
网纹辊 |
|
Il marchio di primo livello della Cina YunCheng ShangHai上海运城 |
|
铝辊 |
|
Il marchio di primo livello della Cina ChuangBo WenZhou 温州创博 |
|
摆杆张力 |
|
Il marchio di primo livello della Cina XinLinDa HangZhou 杭州新林达 |
|
纠偏 |
|
Il marchio di primo livello della Cina EnRuiSi ChongQing 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Taiwan 台湾亚德客 |
| Cuscinetto |
|
Il marchio di primo livello della Cina Harbin 哈尔滨 |
三,Immagine reale del prodotto 产品实拍图
|
|
|
svolgersi 放卷 |
|
Guida web 纠偏 |
|
Trazione pre-stampa 印前牵引 |
|
Gruppo di stampa 印刷组 |
|
Fornitura automatica dell'inchiostro 自动上墨 |
|
Racla singola+Rullo anilox ceramico 单刮刀+陶瓷网纹辊 |
|
Trasmissione ad ingranaggi elicoidali a rulli 版辊斜齿轮传动
|
|
Rullo di bloccaggio idraulico 液压锁版 |
|
Asciugatura intercolore 色间干燥 |
|
Motore principale 主电机 |
|
Trasmissione a cinghia sincrona 同步带传动
|
|
Lunghezza del forno: 2,5 m 烘箱长度 |
|
Pannello di controllo 操作面板 |
|
Trazione post-stampa 印后牵引
Oscillazione del braccio di tensione张力摆臂
Avvolgimento a frizione 摩擦收卷 |
| Configurazione del gruppo di stampa | |
|
Registrazione manuale del colore 手动套色 Rullo avanti e indietro manuale 手动进退版辊 |
| Configurazione opzionale 可以选择的配置 | |
|
Rullo Anilox in metallo 金属网纹辊 (Costa poco, ma è difficile stampare caratteri piccoli) -USD600/colore
|
|
Doctor Blade incluso封闭式刮墨刀 (La velocità di stampa può avvicinarsi a 100 m/min) +900 USD/colore
|
|
Registro elettrico +500 USD/colore
|
|
Telecamera +3.000 USD |
|
Trattatore corona ordinario da 8kw +3.000 USD |
|
Trattatore corona con potenza variabile in base alla velocità della macchina +4.500 USD |
