Dettagli:
|
| Nome: | macchina per la produzione di sacchetti espressi a doppio canale pe pp opp bopp ad alta velocità | ||
|---|---|---|---|
| Evidenziare: | macchina per la produzione di sacchetti di plastica ad alta velocità,macchina per sacchetti express a doppio canale,macchina per la produzione di sacchetti in pe pp opp bopp |
||

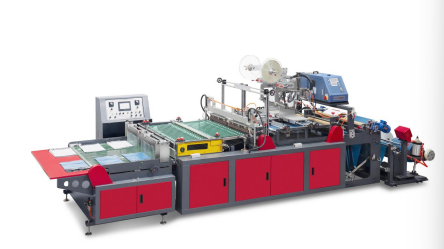

macchina per la produzione di sacchetti espressi a doppio canale pe pp opp bopp ad alta velocità
Macchina per la produzione di sacchetti Express a doppio canale
| 用途 Applicazione |
|
本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,缺料自动停机,自动张力,一出二自动理料等功能(整机3项专利).是目前尤为理想和先进的快递袋生产设备. Questa macchina viene utilizzata per la saldatura a caldo e la realizzazione di sacchetti di film plastico in polietilene (PE) stampato o non stampato. L'intera macchina è dotata di impostazione automatica della lunghezza da parte del computer, tracciamento automatico del codice colore, rottura automatica della colla, spegnimento automatico per mancanza di materiale, tensione automatica e una delle due funzioni di smistamento automatico del materiale (3 brevetti per l'intera macchina). Attualmente è un'attrezzatura ideale e avanzata per la produzione di borse espresse. |
| 样品图foto Immagine di esempio |
|
|
| 报价 Citazione | ||||
| 型号Modello | 单价Prezzo unitario | 选装项OpzionaleFunzione | ||
| 1200型 | FOB NB USD 25.200,00 USD |
1: 片膜(磁粉张力)双三角架Film (tensione della polvere magnetica) doppio treppiede USD 6750,00 片膜(伺服张力)双三角架 Doppio treppiede con pellicola (servotensione) USD 14000,00 2； 桶膜电机张力系统 Sistema di tensione del motore della pellicola a barilotto USD2700,00 3: Componente dell'utensile di perforazione 打孔器组件 USD 290,00 |
||
| 1300型 | FOB NB USD 26.200,00 USD | |||
| 1400型 | FOB NB USD 28.000,00 USD | |||
| 技术参数Parametri tecnici | |
| 型号 | 1200 - 1300 - 1400 |
|
最大制袋成品长度(厘米cm) Massimo. Lunghezza borsa finita (cm) |
45 - 50 - 55 |
|
最大制袋成品宽度(厘米cm) Massimo. Larghezza borsa finita (cm) |
45 |
|
卷膜最大放卷直径(厘米cm) Massimo. Diametro pellicola in rotolo (cm) |
75 |
|
离型膜最大放卷直径(厘米cm) Massimo. Diametro del rotolo di pellicola di rilascio. (cm) |
44 |
|
生产速度(米/分钟) Velocità di produzione (m/min) |
70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格) 70 m/min (dipende dai requisiti di produzione, dal tipo di sacco, dalle specifiche) (20-320 pezzi/min)x2 |
|
机器重量(千克kg) Peso della macchina (kg) |
2800 |
|
外形尺寸(毫米mm) Dimensioni (mm) |
6450×2280×1980 |
|
总功率(千瓦kw) Potenza totale (KW) |
20 |
| 主要性能及特点 Prestazioni e caratteristiche principali |
| 上料部分 Caricamento parte: |
|
①气缸抬料,卷膜最大放卷直径可达750mm,无需人工抬料,确保节省用时和省力 Sollevamento del cilindro, il diametro massimo di svolgimento della bobina di film può raggiungere i 750mm, senza necessità di sollevamento manuale, garantendo risparmio di tempo e fatica |
 |
|
②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更小 Il sistema di controllo della correzione automatica, abbinato a sensori a ultrasuoni a forma di U, non trema ed è facile da regolare per un posizionamento preciso. Supporta tre modalità di lavoro: tracciamento della linea, tracciamento del bordo e allineamento. Rileva in modo intelligente i parametri del sensore con elevata precisione, risposta agile ed errori più piccoli |
|
|
③断料,无料自动停机AB方式(A触碰式停机,B计算卷径式停机) Taglio del materiale, spegnimento automatico per assenza di materiale Modalità AB (spegnimento tramite tocco A, spegnimento per calcolo del diametro del rullo B) |
| |
|
④张力控制方式为磁粉制动器系统,采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作 Il metodo di controllo della tensione è un sistema frenante a polvere magnetica, che utilizza polvere magnetica resistente al calore di alta qualità con basso aumento di temperatura, coppia di uscita stabile, velocità di risposta rapida, funzionamento regolare, basse vibrazioni, basso rumore e può funzionare ad alte frequenze 选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方面来讲,通过变频器可以改变电机的转速.列如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时, 每层材料的输送速度和张力都能达到协调一致 Opzione 2: Sistema di tensione del motore per la modifica della tensione della polvere magnetica del film a barilotto: principalmente per garantire che il film possa essere rilasciato a una velocità e tensione adeguate. In termini di velocità, la velocità del motore può essere modificata tramite un convertitore di frequenza. Ad esempio, quando la velocità di preparazione del sacchetto aumenta, anche la velocità del motore di alimentazione aumenta di conseguenza per adattarsi al ritmo di creazione del sacchetto. Nel controllo della tensione, saranno presenti sensori di tensione per rilevare la tensione del film. Se la tensione è troppo alta, il sistema di controllo ridurrà la velocità del motore. Ad esempio, quando il materiale si blocca e provoca un improvviso aumento della tensione, il sistema di controllo riceve un segnale dal sensore di tensione e regola immediatamente la velocità del motore di scarico per rompere la pellicola, garantendo che la velocità di trasporto e la tensione di ciascuno strato di materiale possano essere coordinate e coerenti durante lo scarico di più strati di materiale |
|
1. sistema frenante a polvere magnetica
|
|
⑤选装项1:片膜(磁粉张力)三角机(用于制作片膜对折,三角折边机采用电机控制双层储料摆臂,使得薄膜有更多的储存空间,走料相对平稳) ⑤ Opzione 1: Macchina triangolare per pellicola (tensione della polvere magnetica) (utilizzata per realizzare la piegatura della pellicola, la macchina piegatrice a triangolo utilizza un braccio oscillante di stoccaggio a doppio strato controllato da motore per fornire più spazio di stoccaggio per la pellicola e garantire un'alimentazione relativamente fluida) 选装项1:选装项1:片膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时,伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断裂.张力过小,薄膜可能会松弛,印象制袋精度和印刷色标准确度.确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致) Opzione 1: Opzione 1: Film (servotensione) Macchina triangolare (principalmente per un controllo preciso del rilascio del film, il servomotore aziona l'albero di scarico secondo parametri e istruzioni preimpostati, in modo che il film possa essere rilasciato a una velocità e tensione stabili. Ad esempio, quando la macchina per la produzione di sacchetti deve produrre sacchetti a una determinata velocità, il sistema di servocontrollo calcola la velocità di scarico in base a fattori quali la velocità di produzione del sacchetto di agrumi e le dimensioni del sacchetto, quindi guida il motore per installare e funzionare a questa velocità. Allo stesso tempo, può anche monitorare e regolare la tensione dello scarico in tempo reale. Se la tensione è troppo alta, la pellicola potrebbe allungarsi, deformarsi o addirittura rompersi. Se la tensione è troppo bassa, la pellicola potrebbe rilassarsi, influenzando la precisione della produzione del sacchetto e della stampa degli standard di colore. Garantire l'accuratezza dei materiali multistrato, la velocità di trasporto e la tensione di ogni strato di materiale possono essere coordinate e coerenti |
|
Opzione 1: Macchina per triangoli di pellicola
|
| 主机部分 Parte host: |
|
①电脑系统采用PLC,后送料模拟量同步控制,四伺服电机系统控制,电机性能卓越,稳定易用,高速响应,使得卷膜过料无拉伸 Il sistema informatico adotta PLC, controllo sincrono della quantità analogica di consegna del materiale e controllo del sistema a quattro servomotori. Le prestazioni del motore sono eccellenti, stabili e facili da usare e hanno una risposta ad alta velocità, facendo passare la pellicola senza allungarsi |
|
PLC:
|
|
②色标跟踪,卷膜正反面印刷均可跟踪,简易的设定方式,高识别,高反应,丢标自动停机 Tracciamento del codice colore, è possibile monitorare la stampa su entrambi i lati della pellicola in rotolo, con un metodo di impostazione semplice, riconoscimento elevato, risposta elevata e spegnimento automatico in caso di perdita di etichette |
|
|
③全自动电脑同步离型膜断胶控制系统,离型膜无料自动停机系统,专利技术(高速稳定,断胶干净整洁无拉胶)离型膜最大放卷直径可达440mm Sistema di controllo computerizzato completamente automatico della rottura della pellicola a rilascio sincrono, sistema di spegnimento automatico per pellicola a rilascio senza materiale, tecnologia brevettata (stabilità ad alta velocità, rottura pulita e precisa senza estrazione della colla), diametro massimo di svolgimento della pellicola a rilascio può raggiungere 440 mm |
|
Sistema di controllo del taglio della colla della pellicola antigrasso completamente sincronizzato tramite computer
|
|
④成品袋开口处采用断胶上胶式,热熔胶断胶机,配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得喷胶断胶均匀,干净无拉丝 L'apertura del sacchetto finito è dotata di un tipo di adesivo rotto, una macchina per rompere l'adesivo hot melt, una macchina per adesivo hot melt di alta qualità, una testa della pistola a spruzzo ad aspirazione inversa e un'elettrovalvola importata. Fai in modo che la colla spray si rompa in modo uniforme, pulito e senza trafilature |
|
|
⑤热切刀采用合金材质,不易变形,不易粘料等优势.智能式加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-4400C Il coltello da taglio a caldo è realizzato in materiale in lega, che presenta il vantaggio di non deformarsi facilmente e di non aderire facilmente ai materiali. Il sistema intelligente di controllo della temperatura del tubo di riscaldamento garantisce che l'apertura del sacchetto venga premuta saldamente e senza intoppi e che la temperatura possa essere regolata nell'intervallo 1-4400°C |
|
|
⑥热切刀刀座增加双气缸,停机自动升至最高点,停机状态下不易烤化袋口 Il portacoltelli per taglio a caldo è dotato di doppi cilindri, che si sollevano automaticamente fino al punto più alto quando viene fermato, riducendo la probabilità che l'apertura del sacchetto si surriscaldi durante lo spegnimento |
|
⑦胶辊均有耐高温,耐磨等特点 I rulli in gomma hanno caratteristiche come resistenza alle alte temperature e resistenza all'usura |
| |
|
⑧选装项3:打孔器采用进口钢料,高速耐用,新型叉齿模具针头,最高可达250次/分钟 Opzione 3: Il punzone è realizzato in materiale d'acciaio importato, che è ad alta velocità e durevole. Il nuovo ago dello stampo per denti della forcella può raggiungere fino a 250 volte al minuto. I rulli in gomma hanno caratteristiche come resistenza alle alte temperature e resistenza all'usura |
|
| 出料部分 Sezione di scarico: |
|
①设备出料采用自动传送台一出二方式,电脑自动计数,任意定长及可设定任意数报警 L'apparecchiatura adotta un trasportatore automatico con un'uscita e due uscite e il computer conta automaticamente. L'allarme può essere impostato per qualsiasi lunghezza e qualsiasi numero |
|
|
②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出,工作时无火花.使得成品袋子能整齐,平稳的送出 L'eliminazione statica, utilizzando eliminatori statici ad alta potenza, prestazioni stabili, uscita affidabile, potenza costante, può funzionare a lungo senza scintille durante il funzionamento. Consenti la spedizione ordinata e senza intoppi dei sacchetti finiti |
|
|
③送料皮带,采用光滑PU工业皮带,耐高温,不拉长,防静电,不易沾料 Il nastro di alimentazione è realizzato in nastro industriale liscio in PU, resistente alle alte temperature, non si allunga, antistatico e non si attacca facilmente al materiale |
|
| 设备标准配置 Configurazione standard | |||
|
序号 NO. |
名称 Articolo |
数量 Qtà |
产地 Origine |
| 1. |
无料自动停机装置 Dispositivo di arresto automatico |
4x4 set |
自研 Autosviluppato |
| 2. |
U型超声波传感器 Sensore ad ultrasuoni a forma di U |
2x2 set |
中国·广东 Guangdong, Cina |
| 3. |
磁粉(5kg) Polvere magnetica |
2x2 set |
中国·浙江 Zhejiang, Cina |
| 4. |
张力控制器 Controllore di tensione |
2x2 set |
自研 Autosviluppato |
| 5. |
Potenza motore (3,0 kW) Servomotore |
4台 4 set |
中国·江苏 Jiangsu, Zhejiang |
| 6. |
Potenza (3,0 kW) Guidare |
4台 4 set |
中国·江苏 Jiangsu, Zhejiang |
| 7. |
fornitore di PLC PLC Controllore PLC |
1x1 set |
中国·江苏 Jiangsu, Zhejiang |
| 8. |
液晶显示屏 schermo LCD |
1x1 set |
中国·台湾 Taiwan, Cina |
| 9. |
三相电机 Motore trifase |
1x1 set |
中国·浙江 Zhejiang, Cina |
| 10. |
热熔胶机 Macchina per colla a caldo |
1x1 set |
中国·广东 Guangdong, Cina |
| 11. |
变频器 Convertitore di frequenza |
5 e 5 set |
中国·山东 Shandong, Cina |
| 12. |
减速箱电机 Motore del cambio |
4台4 set |
中国·浙江 Zhejiang, Cina |
| 13. |
同步电机 Motore sincrono |
2 e 2 set |
中国·浙江 Zhejiang, Cina |
| 14. |
交流电机 Motore CA (0,75 kW) |
1个 1 set |
中国·安徽 Anhui, Cina |
| 15. |
全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整) Sistema di controllo dell'incollaggio della pellicola antigrasso, completamente automatico e sincronizzato tramite computer (tecnologia brevettata) (rivestimento di colla liscio, stabile e ad alta velocità) |
2x2 set |
自研 Autosviluppato |
| 16. |
喷胶枪头+电磁阀 Ugello Colla + Elettrovalvola |
2x2 set |
中国·广东 Guangdong, Cina |
| 17. |
自动双上料纠偏机 Sistema di correzione automatica dell'alimentazione |
1x1 set |
自研 Autosviluppato |
| 18. |
光电跟踪器 Inseguitore fotoelettrico |
2 o 2 pezzi |
中国·浙江 Zhejiang, Cina |
| 19. |
气涨轴,铁块轴 Albero dell'aria, albero del blocco di ferro |
4 pezzi 4 pezzi |
自研 Autosviluppato |
| 20. |
输送皮带 Nastro trasportatore |
1 o 1 set |
中国·上海 Shangai, Cina |
| 21. |
合金刀(不易粘,不变形) Coltello in lega (non facile da attaccare o deformare) |
2 o 2 pezzi |
自研 Autosviluppato |
| 22. |
断胶装置(离型膜自动停机) Dispositivo di taglio della colla (dispositivo di arresto automatico della pellicola antigrasso) |
2x2 set |
自研 Autosviluppato |
| 23. |
Temperatura ambiente(1-440C°) Controllo della temperatura a stato solido (1-440°C) |
2x2 set |
中国·浙江 Zhejiang, Cina |
| 24. |
静电消除总成 Gruppo eliminatore statico |
1x1 set |
中国·广东 Guangdong, Cina |
| 25. |
胶辊 Rullo di gomma |
18根 18 pz |
自研 Autosviluppato |
| 26. |
理料输送机(一出二) Trasportatore per la movimentazione dei materiali (uno su due) |
1x1 set |
自研 Autosviluppato |
| 27. |
机身结构12mm钢板(激光切割) Struttura del corpo Piastra in acciaio da 12 mm (taglio laser) |
1x1 set |
自研 Autosviluppato |
| 工厂实拍图 Foto di fabbrica |
|
|
|
| 展会 Mostra |
| |
| |
| |
| |
Termini commerciali
一,交货期:收到30%预付款后30-45天交货；
Tempi di consegna:
Entro 30-45 giorni dal ricevimento del pagamento anticipato del 30%.
二,付款方式:预付定金30%开始生产设备(合同签订后 2 个工作日内乙方向甲方支付该款项)
结清尾款70%发货前付清(约定时间设备已制造完毕,且经双方初步确定验收合格)
Termini di pagamento:
Acconto del 30% prima della produzione (da versare entro 2 giorni lavorativi dalla firma del contratto)
Saldo del 70% prima della consegna dalla fabbrica Ruitai (produzione finita della macchina e dopo l'approvazione dell'acquirente)
三,发货标准:甲方设备的包装要符合规定,且适合长途运输,多次搬运和装卸,并有减振,防冲击的措
施.包装应按设备特点,按需要分别加上防潮,防霉,防锈,防腐蚀的保护措施,以保证货物安全运抵合同指定的地方.
3. Standard di consegna:
L'imballaggio di consegna di Ruitai deve essere conforme alle normative, adatto al trasporto a lunga distanza, alla movimentazione multipla e al carico/scarico e prevedere misure per ridurre le vibrazioni e prevenire l'impatto. L'imballaggio deve essere dotato delle necessarie misure di protezione contro l'umidità, antimuffa, antiruggine e anticorrosione in base alle caratteristiche dell'attrezzatura, per garantire la consegna sicura della macchina nel luogo designato.
四,安装调试:应根据买方的指示派遣安装调试人员(工资150美元/天, 但买方需及时提供正式的邀请函,以便安装调试人员及时申请签证. 在调试期间和保修期间,买方承担调试人员的往返机票,并且承担调试人员在当地的食宿交通等费用,并且要保证调试人员在当地的人身安全. 设备调试完成后, 买方出具设备合格证书, 卖方调试人员方可回中国.
4. Installazione e messa in servizio:
Ruitai invierà ingegneri (stipendio USD 150,00 al giorno) secondo le istruzioni dell'Acquirente, ma l'Acquirente dovrà fornire una lettera di invito formale affinché l'ingegnere del Venditore possa richiedere il visto. Per le spese sostenute durante il periodo di installazione e il periodo di garanzia, il Venditore dovrà coprire i biglietti aerei di andata e ritorno e tutte le spese (come cibo, hotel e trasporto) durante il soggiorno, oltre a garantire la loro sicurezza. Dopo il completamento, l'Acquirente fornirà il rapporto di prova dell'attrezzatura, quindi gli ingegneri potranno tornare in Cina.
