1. Tipo materiale: rotolo come i materiali quale tessuto autoadesivo, di carta, non tessuto, stampante composto, ecc;
2. Spessore materiale; 30-450g (carta)
3. Larghezza massima delle materie prime: 1100mm
4. Larghezza superiore del rotolo: 1150mm
5. Larghezza di taglio: 15-1150mm
6. Il centro annaspante del tubo: 3" tubo della carta; facendo uso di 2 assi di espansione dei gas di Duluo
7. Diametro massimo della bobina: 1000mm
8. Velocità massima: 620 metri/minuto
9. Taglio della velocità: 10-620 metri/minuto
10. Alimentazione elettrica totale: 18KW
11. Peso totale: approssimativamente 3800KG
12. Dimensioni esterne: 3600 di lunghezza, 2350 di larghezza e 1950mm dell'altezza
| Nome di parte |
Specificazione e modello |
quantità |
marca |
| 45 # struttura d'acciaio |
Spessore netto 40mm del pannello di parete |
1 paio |
Placcatura di Chrome |
| asse gonfiabile a 3 pollici |
Placcatura Luo |
2 pezzi |
|
| Placcatura d'acciaio della barretta del rullo principale della trazione |
φ 120 * 1150mm |
1 pezzo |
|
| Poliuretano di gomma del rullo della trazione principale |
φ 120 * 1150mm |
1 pezzo |
|
| Rullo di guida duro dell'allumina |
Φ 90 * 1150mm |
10 pezzi |
|
| Servo d'avvolgimento |
5.5KW |
2 insiemi |
Dipartimento di bellezza |
| Servo della trazione |
5.5KW |
1 insieme |
Dipartimento di bellezza |
| azionamento |
5.5KW |
3 unità |
Shenzhen Hongyuan |
| Fan di salto residuo del bordo |
1.5KW |
1 unità |
Wuxi |
| cuscinetto |
|
1 lotto |
HRB |
| Componenti pneumatiche |
|
1 lotto |
|
| Il coltello rotondo adotta la funzione di riscaldamento |
|
1 insieme |
|
| Regolatore programmabile matrice dello SpA |
TPC1061Ti |
1 pezzo |
Siemens |
| Touch screen a 10 pollici di vero colore |
TPC1061Ti |
1 pezzo |
Pechino Kunlun Tongshi |
| Commutatore di prossimità |
|
1 pezzo |
Il Giappone OMRON |
| Apparecchiatura di bassa tensione |
|
1 pezzo |
Schneider |
| Alimentazione elettrica di commutazione di modo |
S100-24 |
1 pezzo |
Taiwan Mingwei |
3, descrizione funzionale di ogni parte:
(1). Dipartimento della trazione:
1. Il rullo della trazione è guidato da un servomotore 5.5KW.
(2). Dispositivo di riciclaggio residuo del bordo:
Usi un fan per spegnere lo spreco ed i materiali riciclati ed il cliente fornirà una scatola della maglia per la raccolta.
(3). Meccanismo di bobina: (lo scarico del prodotto finito è completato meccanicamente)
1. Il materiale tagliato è indipendente ferita facendo uso sia delle asce superiori che più basse ed il coltello di taglio utilizza un coltello circolare per il taglio (8 paia)
2. Le assi di avvolgimento superiori e più basse ciascuno hanno un servomotore 5.5KW con l'asse pneumatica di espansione. La tensione d'avvolgimento è controllata automaticamente dallo SpA di Siemens basato sul diametro corrente della bobina, assicurandosi che i materiali finiti siano ordinati quando le fessure multiple sono tagliate. Tutti i fronti dell'estremità di bobina sono piani e la planarità della superficie di disco è selezionata liberamente dal rullo di pressione pneumatico e dal rullo di pressione del peso di auto per tagliare. La tenuta degli strati interni ed esterni della bobina finita è controllabile, che è un metodo d'avvolgimento a spirale. Mentre il diametro d'avvolgimento continua ad aumentare, lo SpA controlla automaticamente la velocità del servomotore d'avvolgimento per diminuire.
5. Dispositivo di scarico
Adozione della struttura d'alimentazione automatica idraulica shaftless
(1) un paio dei telai di scarico
(2) 1 insieme del motore analogico di correzione
(3) modello della ferrovia di guida 35 8 pezzi
(4) un paio dell'acciaio di alta qualità è usato per l'arco commemorativo spesso 40
(5) 1 paio delle armi di sollevamento dell'oscillazione
(6) cilindro 4 paia
(7) 1 paio non dei coni superiori di asse
(8) freno aerodinamico 1 paio
Il materiale elettrico adotta
Il gruppo di Chint è usato per gli apparecchi elettrici a bassa tensione, Snyder è usato per i commutatori del bottone, Siemens è usata per lo SpA ed il sistema operativo di intera macchina è controllato
4, la posizione del pezzo meccanico

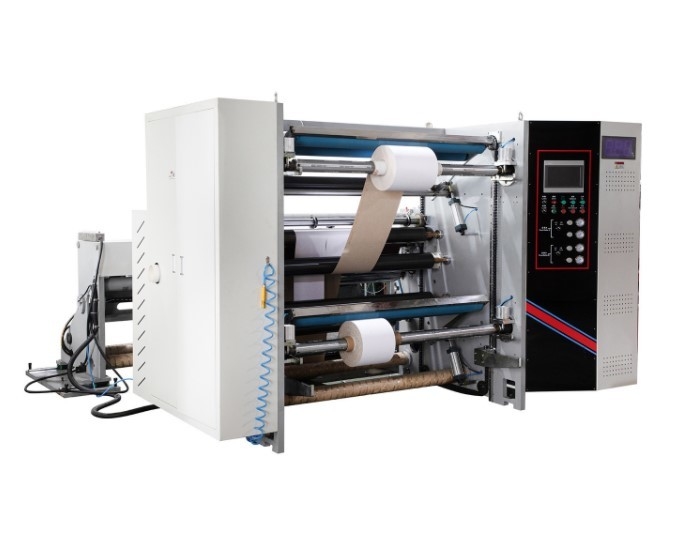

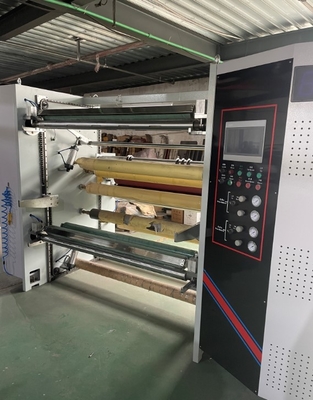

Aspetto globale

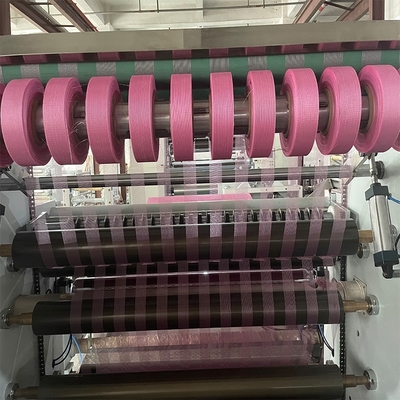

Diametro superiore e più basso 1000mm di avvolgimento concentrare

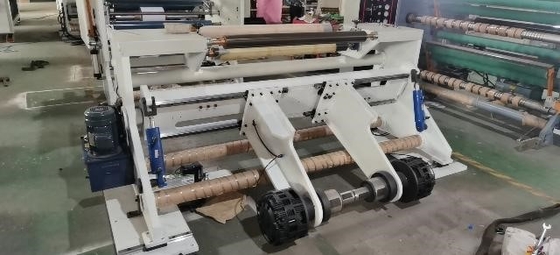

Sollevamento automatico shaftless idraulico, disposizione materiale economica ed operazione semplice

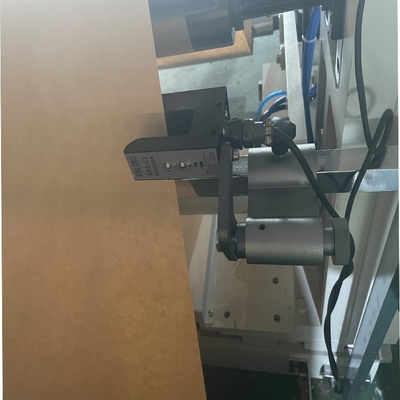

I sensori di alta qualità allineano il tessuto e fanno il materiale pianamente

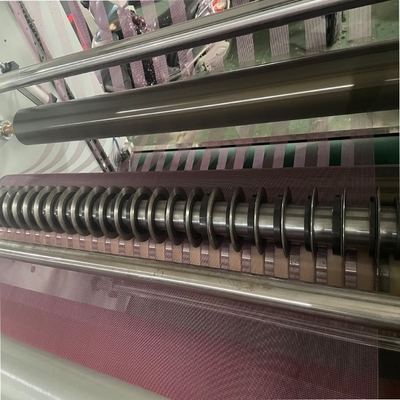

Dispositivo del coltello circolare, o dispositivo del coltello di aria, facoltativo
Funzione di controllo di tensione

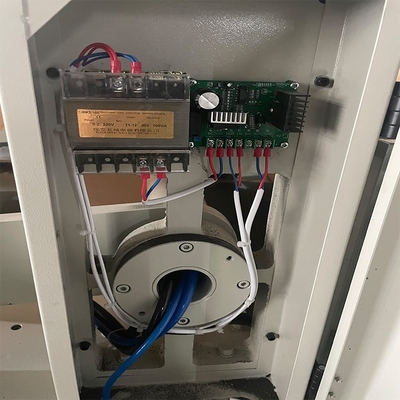

Funzione del dispositivo del servomotore

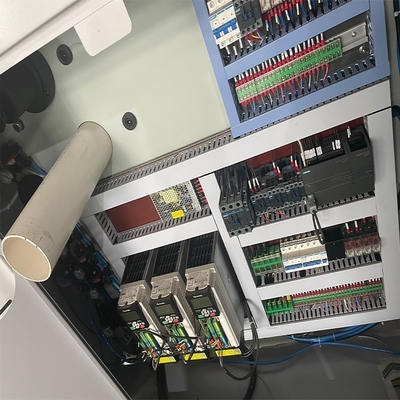

Scatola di distribuzione collegata principale

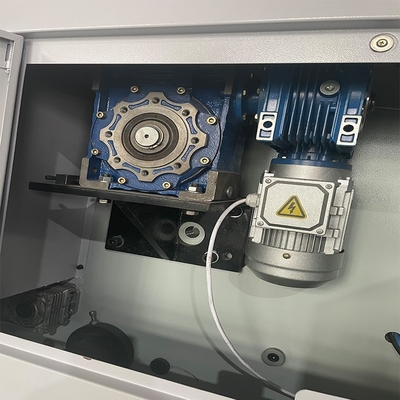

Scaricando facendo uso di un riduttore

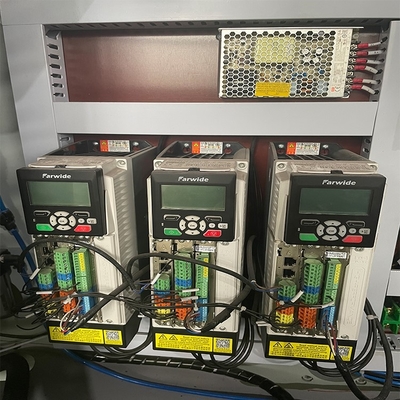

驱动器采用宏远

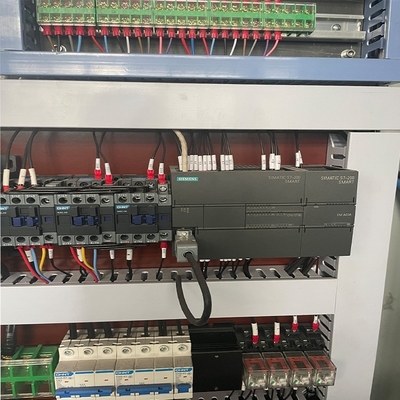

Lo SpA adotta Siemens dalla Germania
Conteggio automatico del tester, parcheggio dell'allarme, controllo automatico ed altre funzioni

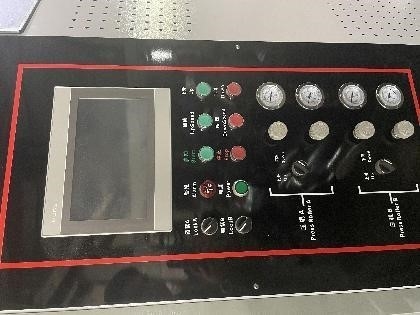

Il touch screen a 10 pollici, Kunlun ha collegato lo stato
