Dettagli:
|
| Tipo materiale: | Il、 OPP del PE del、 del BOF del、 del、 BOPP dell'ANIMALE DOMESTICO ha rotolato il materiale | Spessore materiale: | 0.012-0.5mm (membrana) |
|---|---|---|---|
| Larghezza massima delle materie prime: | 1100mm | Larghezza superiore del rotolo: | 1150mm |
| Larghezza di taglio: | 20-1100mm | Il centro del tubo della bobina: | tubo di carta 3; facendo uso di 2 assi di espansione dei gas di Duluo |
| Diametro massimo della bobina: | 600mm | Velocità massima: | 450 metri/minuto |
| Taglio della velocità: | 10-450 metri/minuto | Potere totale dell'alimentazione elettrica: | 13KW |
| Peso totale: | 4200kg | Dimensioni globali: | 2414 di lunghezza, 3690 di larghezza e 1720mm dell'altezza |
| Evidenziare: | HJ-1100A-III che fende la macchina di Rewinder,Taglio della macchina 450m/min di Rewinder,Taglio della macchina di Rewinder BOPP |
||

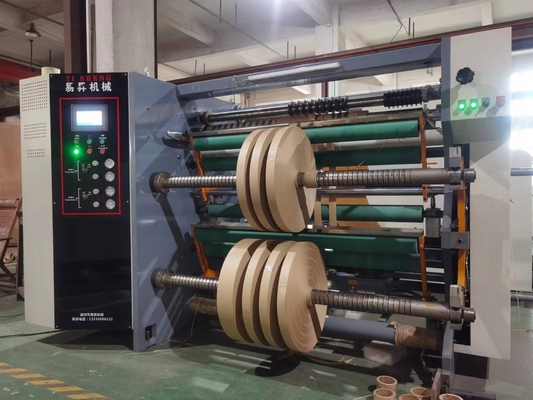

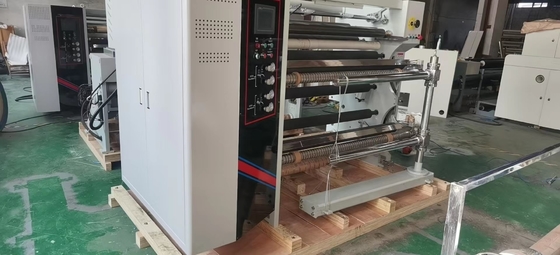

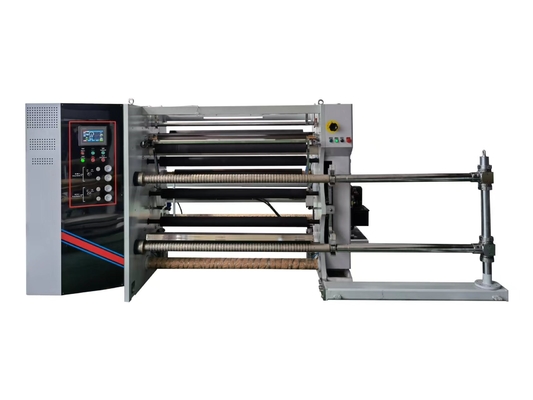

Macchina di taglio completamente automatica di tensione del servo di HJ-1100A-III tre
| Nome di parte | Specificazione e modello | quantità | marca |
| 45 # struttura d'acciaio | Spessore netto 40mm del pannello di parete | 1 paio | |
| asse gonfiabile a 3 pollici | Placcatura Luo | 2 pezzi | |
| Barretta principale della trazione | φ 120 * 1150mm | 1 pezzo | |
| Poliuretano di gomma del rullo della trazione principale | φ 120 * 1150mm | 7 pezzi | |
| Rullo di guida duro dell'allumina | Φ 90 * 1150mm | 6 pezzi | |
| Servo d'avvolgimento | 5.5KW | 2 insiemi | Dipartimento di bellezza |
| Servo della trazione | 5.5KW | 1 insieme | Dipartimento di bellezza |
| azionamento | 5.5KW | 3 unità | Shenzhen Hongyuan |
| Fan di salto residuo del bordo | 1.5KW | 1 unità | Wuxi |
| cuscinetto | 1 lotto | HRB | |
| Componenti pneumatiche | 1 lotto | ||
| Il coltello rotondo adotta la funzione di riscaldamento | 6 paia | ||
| Regolatore programmabile matrice dello SpA | CPU224XP | Siemens | |
| Touch screen a 7 pollici di vero colore | TPC1061Ti | 1 pezzo | Pechino Kunlun Tongshi |
| Commutatore di prossimità | 1 pezzo | Il Giappone OMRON | |
| Apparecchiatura di bassa tensione | 1 pezzo | Schneider | |
| Alimentazione elettrica di commutazione di modo | 1 lotto | Taiwan Mingwei |
3, descrizione funzionale di ogni parte:
1. Dipartimento della trazione:
1. Il rullo della trazione è guidato da un servomotore 3.7KW.
2. Dispositivo di riciclaggio residuo del bordo:
Usi un fan per spegnere lo spreco ed i materiali riciclati ed il cliente fornirà una scatola della maglia per la raccolta.
3. Meccanismo di bobina: (L'estremità sinistra o destra del prodotto finito è determinata dal cliente quando ordinano)
1. Il materiale tagliato è indipendente ferita facendo uso sia delle asce superiori che più basse ed il coltello di taglio utilizza un coltello diritto per il taglio (6 paia)
2. Le assi di avvolgimento superiori e più basse ciascuno hanno un servomotore 3.7KW con l'asse pneumatica di espansione. La tensione d'avvolgimento è controllata automaticamente dallo SpA di Siemens basato sul diametro corrente della bobina, assicurandosi che il materiale finito sia ordinato quando le fessure multiple sono tagliate. Tutti i fronti dell'estremità di bobina sono piani e la planarità della superficie di disco è selezionata liberamente dal rullo di pressione pneumatico e dal rullo di pressione del peso di auto per tagliare. La tenuta degli strati interni ed esterni della bobina finita è controllabile, che è un metodo d'avvolgimento a spirale. Mentre il diametro d'avvolgimento continua ad aumentare, lo SpA di Siemens controlla automaticamente la velocità del servomotore d'avvolgimento per diminuire.
5. Dispositivo di scarico
Adozione della struttura d'alimentazione automatica idraulica shaftless collegata
(1) 1 insieme del motore analogico di correzione
(2) modello della ferrovia di guida 25 4 pezzi
(3) un paio dell'acciaio di alta qualità è usato per l'arco commemorativo spesso 40
(4) 1 paio delle armi di sollevamento dell'oscillazione
(5) cilindro 140X63 1 paio
(6) il freno di scarico adotta un paio dei freni aerodinamici
Il materiale elettrico adotta

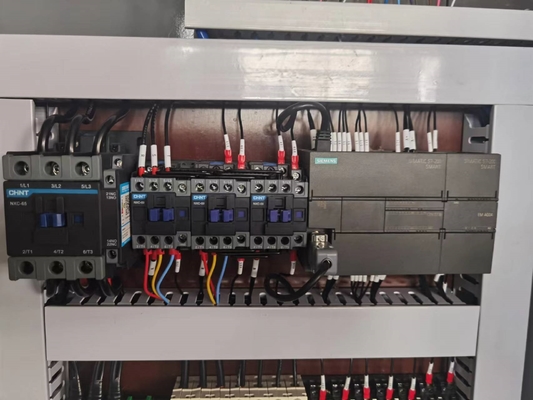

Il gruppo di Chint è usato per gli apparecchi elettrici a bassa tensione, Snyder è usato per i commutatori del bottone, Siemens è usata per lo SpA ed il sistema operativo di intera macchina è controllato
lo SpA della sezione di controllo adotta Siemens che il materiale elettrico adotta Chint

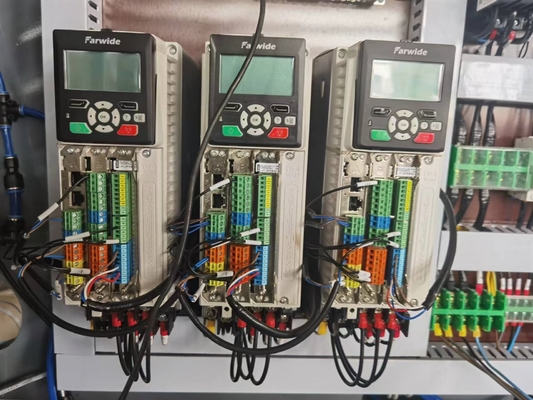

controllo dell'azionamento facendo uso di tre azionamenti di Shenzhen Hongyuan

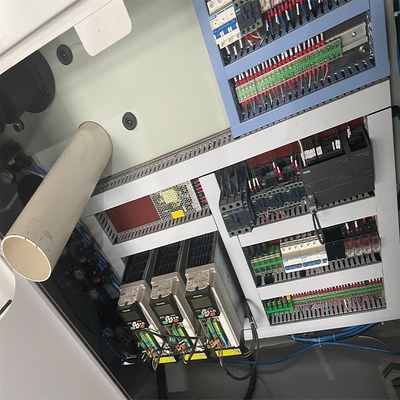

Sezione della scatola di distribuzione
Sistema di correzione
Correzione simulata facendo uso dei pipistrelli

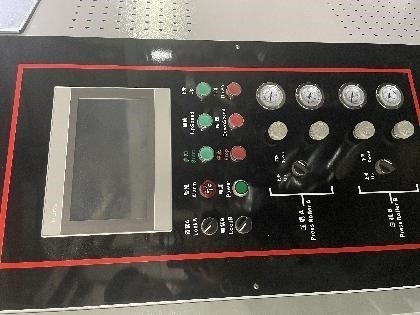

Sezione di operazione
Il touch screen adotta il modo a 7 pollici collegato Kunlun
Il commutatore adotta Snyder
Il regolamento di pressione d'aria è controllato da una valvola di regolazione di precisione
5.
Ciclo di consegna: entro 35 giorni lavorativi.
