Tensione automatica che fende la macchina di Rewinder per non la macchina di taglio autoadesiva del rotolo del tessuto

1, indicatori di parametro:

1. Tipo materiale: rotolo come i materiali quale tessuto autoadesivo, di carta, non tessuto, stampante composto, ecc;

2. Spessore materiale; 30-450g (carta)

3. Larghezza massima delle materie prime: 1300mm

4. Larghezza superiore del rotolo: 1350mm

5. Larghezza di taglio: 15-1300mm

6. Il centro annaspante del tubo: 3" tubo della carta; facendo uso di 2 assi di espansione dei gas di Duluo

7. Diametro massimo della bobina: 1000mm

8. Velocità massima: 600 metri/minuto

9. Taglio della velocità: 10-600 metri/minuto

10. Alimentazione elettrica totale: 25KW

11. Peso totale: approssimativamente 5400KG

12. Dimensioni esterne: 3600 di lunghezza, 2650 di larghezza e 1950mm dell'altezza

3, descrizione funzionale di ogni parte:

1. Dipartimento della trazione:

1. Il rullo della trazione è guidato da un servomotore 7.5KW.

2. Dispositivo di riciclaggio residuo del bordo:

Usi un fan per spegnere lo spreco ed i materiali riciclati ed il cliente fornirà una scatola della maglia per la raccolta.

III. meccanismo di bobina: (lo scarico del prodotto finito è completato meccanicamente)

1. Il materiale tagliato è indipendente ferita facendo uso sia delle asce superiori che più basse ed il coltello di taglio utilizza un coltello circolare per il taglio (8 paia)

2. Le assi di avvolgimento superiori e più basse ciascuno hanno un servomotore 7.5KW con l'asse pneumatica di espansione. La tensione d'avvolgimento è controllata automaticamente dallo SpA di Siemens basato sul diametro corrente della bobina, assicurandosi che il materiale finito sia ordinato quando le fessure multiple sono tagliate. Tutti i fronti dell'estremità di bobina sono piani e la planarità della superficie di disco è selezionata liberamente dal rullo di pressione pneumatico e dal rullo di pressione del peso di auto per tagliare. La tenuta degli strati interni ed esterni della bobina finita è controllabile, che è un metodo d'avvolgimento a spirale. Mentre il diametro d'avvolgimento continua ad aumentare, lo SpA controlla automaticamente la velocità del servomotore d'avvolgimento per diminuire.

5. Dispositivo di scarico

Adozione della struttura d'alimentazione automatica idraulica shaftless

(1) un paio dei telai di scarico

(2) 1 insieme del motore analogico di correzione

(3) modello della ferrovia di guida 35   8 pezzi

(4) un paio dell'acciaio di alta qualità è usato per l'arco commemorativo spesso 40

(5) 1 paio delle armi di sollevamento dell'oscillazione

(6) cilindro 4 paia

(7) 1 paio non dei coni superiori di asse

(8) freno aerodinamico 1 paio

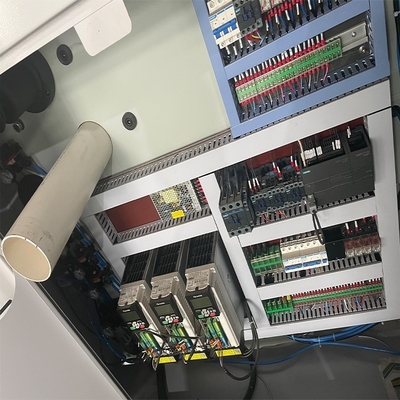

Il materiale elettrico adotta

Il gruppo di Chint è usato per gli apparecchi elettrici a bassa tensione, Snyder è usato per i commutatori del bottone, Siemens è usata per lo SpA ed il sistema operativo di intera macchina è controllato

4, la posizione del pezzo meccanico

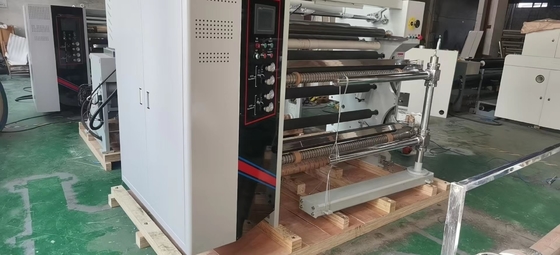

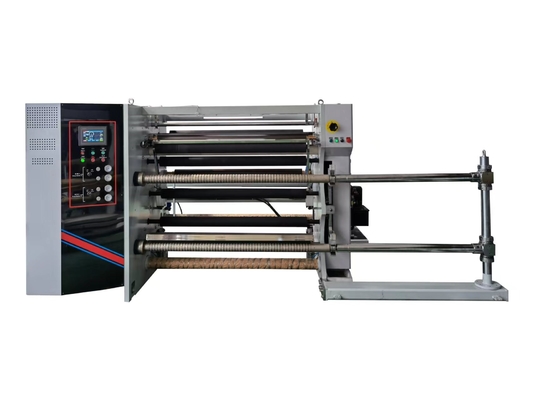

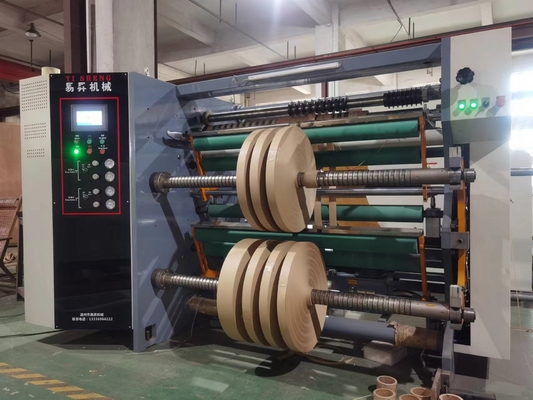

Aspetto globale
