Alta velocità della tagliatrice dell'incrocio del computer HJ-1400 con il taglio di taglio servo del controllo motorio 1400mm per il taglio della carta a4

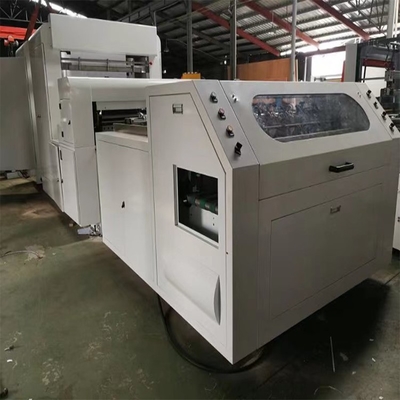

Tagliatrice ad alta velocità dell'incrocio del computer HJ-1400

Alta velocità della tagliatrice dell'incrocio del computer HJ-1400 con il taglio di taglio servo del controllo motorio 1400mm per il taglio della carta a4

Prestazione e caratteristiche:

Questa macchina è adatta a tagliare i materiali da imballaggio del grande tamburo quali i vari tipi di carta, di composto di plastica autoadesivo e di carta e di tessuti non tessuti. Questa macchina adotta il servo controllo motorio per il taglio di lunghezza fissa. Il sistema di trasmissione adotta il controllo centralizzato quali i sensori pneumatici e fotoelettrici. Questa macchina integra la luce, l'elettricità ed il gas, con l'operazione semplice, alta accuratezza tagliente, la stabilità ed a basso rumore meccanici. (Facoltativo per l'alimentazione pneumatica) regolamento variabile di sensibilità di frequenza del motore, conteggio automatico, arresto dell'allarme, funzione automatica di adeguamento di tensione della conicità magnetica della polvere. È attualmente un'attrezzatura ideale per il taglio su grande scala di alta qualità della bobina in Cina

Caratteristiche:

1. Regolamento di velocità di frequenza di variabile ospite, sistema di controllo del touch screen dello SpA di Panasonic, conteggio automatico, regolazione automatica di lunghezza, parcheggio dell'allarme, controllo automatico ed altre funzioni

2. La struttura adotta una struttura del piatto d'acciaio di 16mm, il sedile trasversale della lama di taglio adotta una struttura fusa pesante ed il rullo di guida adotta il rullo di guida della lega di alluminio del trattamento dell'equilibrio dinamico

3. L'azionamento che posiziona la trazione adotta una struttura dell'albero motore del servo sistema ed il metodo d'alimentazione della trazione è trazione con comando a motore dell'azionamento del dente per catena asse di gomma

4. Questa macchina è un dispositivo tagliente trasversale online ideale con velocità alta precisione e veloce

1, parametri tecnici principali:

2. Parte ospite

(5) lo scaffale adotta 16 # struttura di alta qualità del piatto d'acciaio

1) Dispositivo della trazione:

(1) tipo strutturale: tipo passivo di compressione della trazione attiva

(2) la base della trazione adotta una struttura fondente (1 messo)

(3) il rullo della trazione adotta i rulli di gomma (specificazione: 6 pezzi) del × 1150mm del φ ottantacinque)

(4) il metodo di compressione adotta il controllo del cilindro

(5) il rullo di guida della trasmissione adotta i rulli di guida di alluminio (specificazione: 12 pezzi) del × 1150mm del φ settantacinque)

(6) il rullo di guida della trasmissione può essere sottoposto a tensione su e giù per adeguamento

(7) il motore adotta un motore variabile asincrono trifase di frequenza di 1.5KW (Shanghai Dedong) (1 messo)

(8) il convertitore di frequenza adotta Geetyco 1.5kw (1 unità)

(9) l'alimentazione adotta un meccanismo del braccio di galleggiamento per stoccaggio materiale e bufferizzazione.

(10) il galleggiamento su e giù la tensione adotta il metodo pneumatico della trazione

(11) rullo di guida di galleggiamento: rullo di guida di alluminio (specificazione: 12 pezzi) del × 1150mm del φ settantacinque)

(12) l'intero meccanismo di alimentazione è controllato intelligentemente dai sensori di spostamento.

2) Meccanismo di alimentazione:

1. Attivamente adotti il servocomando che posiziona il metodo

servomotore di 4.4kw Inviton, driver (1 ha messo)

3. L'intero sistema di controllo industriale adotta un sistema di controllo industriale digitale che determina il metodo: il motore principale determina il posizionamento attivo del rullo

4. La trasmissione adotta la cinghia sincrona ed il meccanismo di trasmissione sincrono della ruota

5. Il rullo di alimentazione adotta una struttura di gomma regolare del rullo

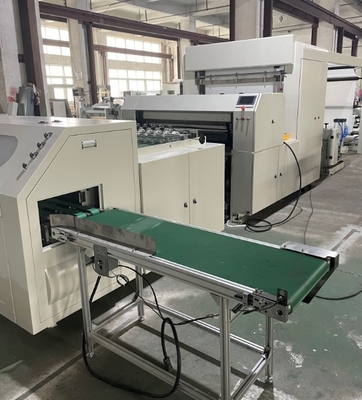

6. Nastri trasportatori di uso da trasportare all'area di separazione

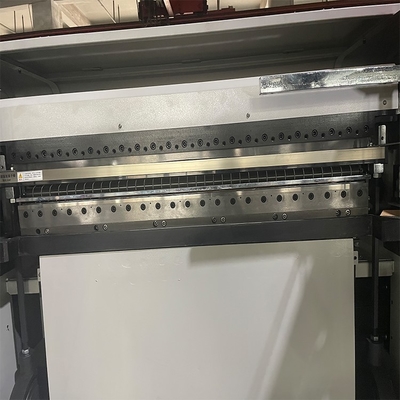

3) Taglio del dispositivo:

(1) tagliando metodo: abbassi il coltello riparato, taglio attivo del coltello superiore

(2) cutterbed adotta una struttura pesante fusa:

(3) ferrovia di guida lineare (2 paia)

(4) contenitore dell'olio (2 pezzi)

(5) l'olio lubrificante può essere riciclato

(6) i coltelli rotondi superiori e più bassi sono fatti degli strumenti di taglio d'acciaio equilibrati importati (6 paia)

(7) strumento (lunghezza del × del × spesso di specificazione ampia: 15 × 1150mm (società a capitale misto) di Shanghai (2 paia) del × ottanta

(8) modo di funzionamento: Regoli manualmente arbitrariamente la posizione dello strumento

(9) tipo di trasmissione principale: La trasmissione del motore principale è abbinata con un cambio per determinare il legame eccentrico della ruota e la biella ricambia per muovere lo strumento di taglio

(10) il motore principale adotta un motore variabile di controllo di velocità di frequenza a Shanghai (1.5kw)

(11) il convertitore di frequenza adotta Geetyco (unità 1.5kw 1)

(12) la trasmissione adotta un meccanismo di trasmissione sincrono della ruota

(13) ruota eccentrica (2 insiemi)

biella (di 14) (2 pezzi)

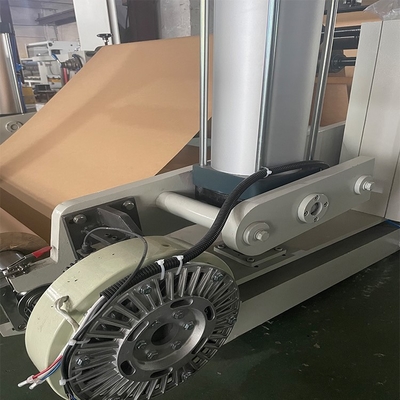

dispositivo di scarico del materiale (di 15); Alimentazione pneumatica con lo scaffale di scarico dell'asse, configurazione standard; 1 insieme di 1100 assi pneumatiche di espansione, 2 cilindri 160 * 300, 1 insieme di 10 chilogrammi di polvere magnetica, 1 insieme del sistema di correzione di deviazione, ammontante a 1 insieme

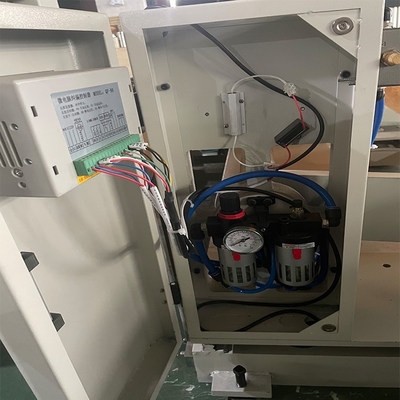

3. Parte di controllo elettrica: (Controllo ed ospite collegati parallelamente) l'intera macchina adotta il sistema di controllo industriale dello SpA di Panasonic ed il touch screen è controllato da Taiwan Weilun

(1) il sistema di controllo di questa macchina è controllato approssimativamente dall'ospite.

(2) controllo host: compreso controllo motorio principale, controllo di controllo della trazione, di alimentazione ed il taglio del controllo.

(3) controllo di galleggiamento: Con un'ampia gamma di velocità, ha buona prestazione sia al minimo che alle alte velocità.

(4) fornito di un contatore elettronico del tester per contare; Arresto dell'allarme; La lunghezza fissa automatica, indica dentro e precisa le funzioni.

(5) sopra le componenti elettriche sono scelte da Chint; Commutatore scelto dalla marca di Schneider

4. Facilità sostenenti: (utente responsabile)

(1) alimentazione elettrica: commutatore a quattro vie trifase dell'aria: tensione 380V/50Hz
