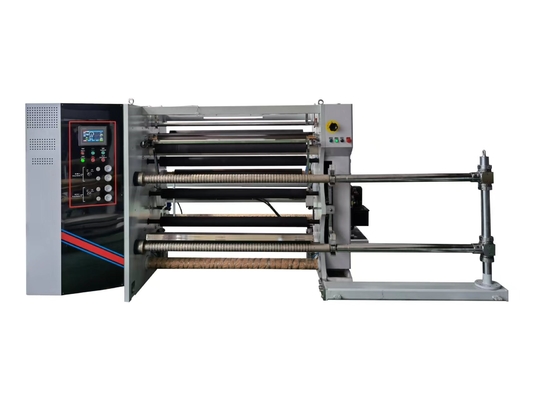

HJ-C1400- III macchina di taglio completamente automatica di tensione di tre servi
1, indicatori di parametro:
1. Tipo materiale: La stampa dell'ANIMALE DOMESTICO, di BOPP, del BOF, del PE, di OPP e l'altro rotolo hanno modellato i materiali;
2. Spessore materiale: 0.012-0.5mm (film)
3. Larghezza massima delle materie prime: 1400mm
4. Larghezza superiore del rotolo: 1450mm
5. Larghezza di taglio: 20-1400mm
6. Il centro annaspante del tubo: 3" tubo della carta; facendo uso di 2 assi di slittamento di Duluo
7. Diametro massimo della bobina: 600mm
8. Velocità massima: 450 metri/minuto
9. Taglio della velocità: 10-400 metri/minuto
10. Alimentazione elettrica totale: 12KW
11. Peso totale: approssimativamente 4200KG
12. Dimensioni esterne: lunghezza 2414, larghezza 3890, altezza 1720mm
- Configurazione di sostegno:
| Nome di parte |
Specificazione e modello |
numero |
marca |
| 45 # struttura d'acciaio |
Spessore netto 40mm del pannello di parete |
1 paio |
|
| asse a 3 pollici di slittamento |
Placcatura Luo |
2 pezzi |
|
| Barretta principale della trazione |
φ100*1450mm |
1 pezzo |
|
| Poliuretano di gomma del rullo della trazione principale |
φ100*1450mm |
7 pezzi |
|
| Rullo di guida duro dell'allumina |
Φ90*1450mm |
6 pezzi |
|
| Servo d'avvolgimento |
3.7KW |
2insiemi |
Dipartimento di bellezza |
| Servo della trazione |
3.7KW |
1insieme |
Dipartimento di bellezza |

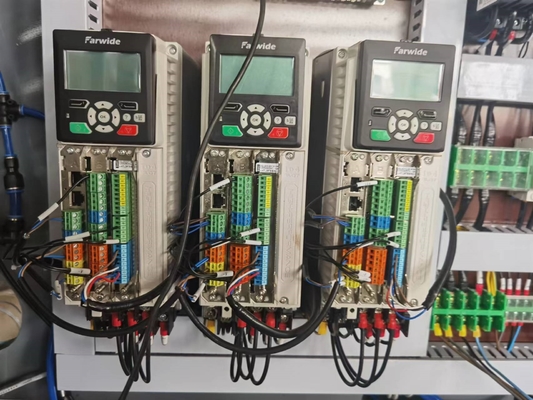

| azionamento |
3.7kw |
3unità |
Shenzhen Hongyuan |
| Fan di salto residuo del bordo |
1.5KW |
1unità |
Wuxi |
| cuscinetto |
|
1lotto |
HRB |
| componenti pneumatiche |
|
1lotto |
|
| Tagliando facendo uso di un coltello diritto |
|
6 paia |
|
| Regolatore programmabile matrice dello SpA |
CPU224XP |
1 pezzo |
Siemens |
| touch screen a 7 pollici di vero colore |
TPC1061Ti |
1 pezzo |
Pechino Kunlun Tongshi |
| commutatore di prossimità |
|
1 pezzo |
Il Giappone OMRON |
| Apparecchiatura di bassa tensione |
|
1batch |
Schneider |
| alimentazione elettrica del commutatore |
S100-24 |
1 pezzo |
abbia buone intenzioni |
3, descrizione funzionale di ogni parte:
1. Dipartimento della trazione:
1. Il rullo della trazione è guidato da un servomotore 3.7KW.
2. Dispositivo di riciclaggio residuo del bordo:
Usi un fan per spegnere lo spreco ed i materiali riciclati ed il cliente fornirà una scatola della maglia per la raccolta.
3. Meccanismo di bobina: (L'estremità sinistra o destra del prodotto finito è determinata dal cliente quando ordinano)
1. Il materiale tagliato è indipendente ferita facendo uso sia delle asce superiori che più basse ed il coltello di taglio utilizza un coltello circolare per il taglio (6 paia)
2. Le assi di avvolgimento superiori e più basse ciascuno hanno un servomotore 3.7KW con l'asse pneumatica di espansione. La tensione d'avvolgimento è controllata automaticamente dallo SpA di Siemens basato sul diametro corrente della bobina, assicurandosi che il materiale finito sia ordinato quando le fessure multiple sono tagliate. Tutti i fronti dell'estremità di bobina sono piani e la planarità della superficie di disco è selezionata liberamente dal rullo di pressione pneumatico e dal rullo di pressione del peso di auto per tagliare. La tenuta degli strati interni ed esterni della bobina finita è controllabile, che è un metodo d'avvolgimento a spirale. Mentre il diametro d'avvolgimento continua ad aumentare, lo SpA controlla automaticamente la velocità del servomotore d'avvolgimento per diminuire.
5. Dispositivo di scarico
Adozione della struttura d'alimentazione automatica idraulica shaftless collegata
(1) 1 insieme del motore analogico di correzione
(2) modello della ferrovia di guida 35 4 pezzi
(3) un paio dell'acciaio di alta qualità è usato per l'arco commemorativo spesso 40
(4) 1 paio delle armi di sollevamento dell'oscillazione
(5) cilindro 140X63 1 paio
(6) il freno di scarico adotta un paio dei freni aerodinamici

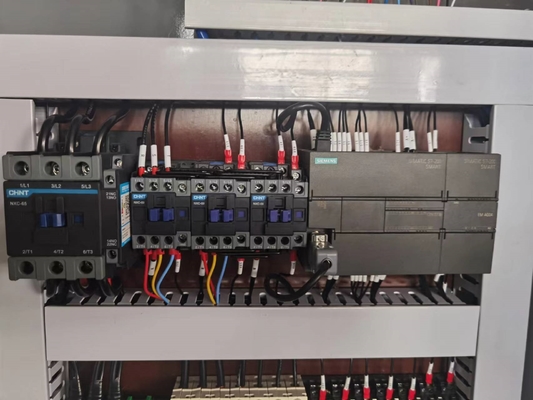

Il materiale elettrico adotta
Il gruppo di Chint è usato per gli apparecchi elettrici a bassa tensione, Snyder è usato per i commutatori del bottone, Siemens è usata per lo SpA ed il sistema operativo di intera macchina è controllato
