3, descrizione funzionale di ogni parte:
1. Dipartimento di trazione:
1. Il rullo di trazione è azionato da un servomotore da 7,5 kW.
2. Dispositivo di riciclaggio del bordo residuo:
Usa un ventilatore per soffiare via i rifiuti e i materiali di scarto e il cliente attrezzerà una scatola di rete per la raccolta.
III.Meccanismo di avvolgimento: (lo scarico del prodotto finito è completato meccanicamente)

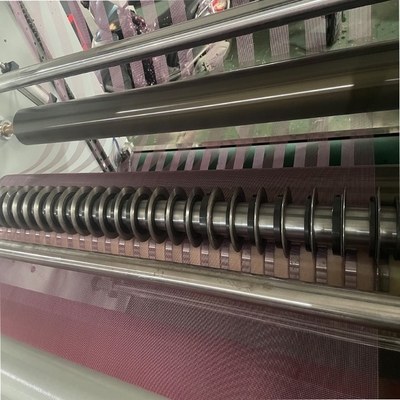

1. Il materiale tagliato viene avvolto in modo indipendente utilizzando gli assi superiore e inferiore e il coltello da taglio utilizza un coltello circolare per il taglio (8 paia)

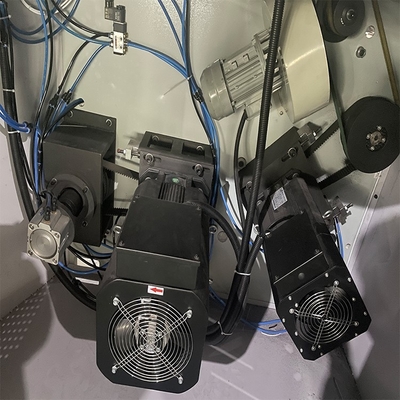

2. Gli alberi di avvolgimento superiore e inferiore hanno ciascuno un servomotore da 7,5 kW con albero di espansione pneumatico.La tensione dell'avvolgimento è controllata automaticamente dal PLC Siemens in base al diametro corrente della bobina, assicurando che il materiale finito sia pulito quando vengono tagliate più fessure.Tutte le facce terminali della bobina sono piatte e la planarità della superficie del disco è liberamente selezionata dal rullo pressore pneumatico e dal rullo pressore a peso proprio per il taglio.La tenuta degli strati interno ed esterno della bobina finita è controllabile, che è un metodo di avvolgimento a spirale.Mentre il diametro di avvolgimento continua ad aumentare, il PLC controlla automaticamente la velocità del servomotore di avvolgimento per diminuire.
5. Dispositivo di scarico
Adozione di una struttura di alimentazione automatica idraulica senza albero
(1) Una coppia di telai di scarico
(2) 1 set di motore di correzione analogico
(3) Binario di guida 35 modello 8 pezzi
(4) Per l'arco commemorativo spesso 40 viene utilizzato un paio di acciaio di alta qualità
(5) 1 paio di bracci oscillanti di sollevamento
(6) Cilindro 4 coppie
(7) 1 paio di coni superiori senza asse
(8) Freno pneumatico 1 paio

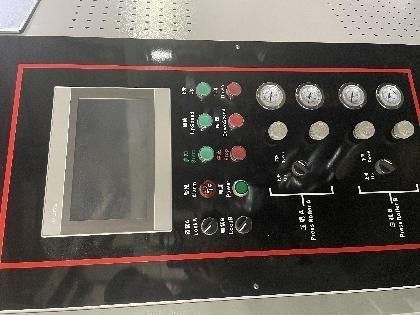

Le apparecchiature elettriche adottano
Chint Group viene utilizzato per apparecchi elettrici a bassa tensione, Snyder viene utilizzato per interruttori a pulsante, Siemens viene utilizzato per PLC e il sistema operativo dell'intera macchina è controllato

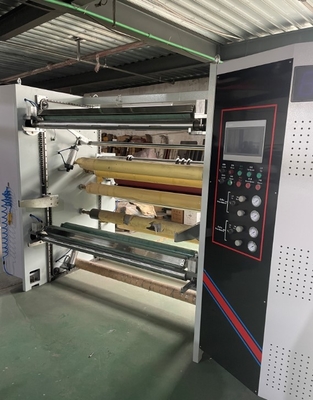

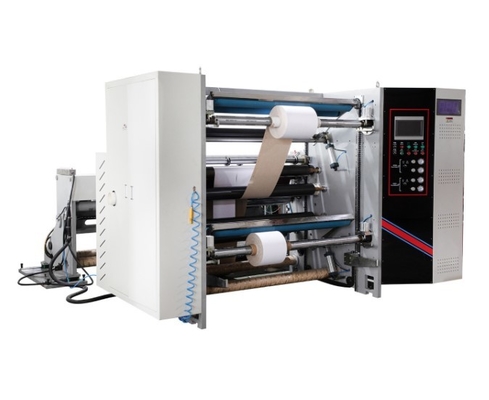

4, posizione della parte della macchina
