2, descrizione funzionale di ogni parte:
1. Sezione di svolgimento:
1. Lo svolgimento adotta una cima idraulica shaftless del cono, che è conveniente per l'operazione della singola persona. Assumendo una forma superiore conica speciale, non danneggia la parete interna del centro del tubo. I dispositivi di bloccaggio meccanici a 3 pollici e a 6 pollici della manica di espansione sono robusti e durevoli. Le armi a destra e a sinistra di pressione sono controllate idraulicamente da una ferrovia di guida lineare della scanalatura della coda di rondine. Due cilindri di pressione idraulici, da sinistra a destra, separati simultaneamente, rendenti premendo operazione estremamente conveniente.
2. Due caricamento alimentato idraulico e scaricare i cilindri dell'olio possono resistere ad un peso di 4,5 tonnellate di materie prime, manodopera di risparmio e caricamento e tempo di scarico d'accorciamento.
3. Il diametro di svolgimento è individuato automaticamente dal commutatore di prossimità all'albero di trasmissione di svolgimento e non c'è necessità di introdurre lo spessore del materiale. Il diametro residuo di svolgimento può essere messo per rallentare e fermarsi automaticamente, rendendolo facile ricevere il rotolo seguente di materiale. La tensione di svolgimento adotta un modo di controllo automatico a circuito chiuso di tensione della conicità del sensore tramite lo SpA di Siemens.
4. Fornito di un meccanismo per manualmente la regolazione del rilascio ed il rafforzamento dei bordi, con una gamma di adeguamento di ± 20mm.
5. Il materiale è corretto automaticamente dal sistema automatico di correzione di deviazione. L'intera struttura adotta un tipo a destra e a sinistra movimento della ferrovia di guida e la parte mobile adotta una barretta infilata della vite, che è spinta a destra e a sinistra da un servomotore per raggiungere la correzione automatica di deviazione.
8. Lo svolgimento adotta i freni pneumatici.
Dovrebbe essere controllato dalla valvola proporzionale di precisione di SMC.
4, parte ospite:
1. Lo scaffale adotta 80 # colate di alta qualità in una struttura della struttura e l'intera macchina è sostenuta dai tubi d'acciaio vuoti senza cuciture. I fasci orizzontali e diritti sono segmentati nel mezzo per lo smontaggio ed il trasporto facili.
2. L'ospite adotta una combinazione di servomotore e di rapporto sincrono della velocità della ruota per la trasmissione.
3. Il dispositivo della trazione adotta la trazione attiva ed il metodo pneumatico di compressione. Il servomotore guida il rullo dello specchio attivamente per tirare.
4. L'intera macchina adotta il servo controllo motorio a circuito chiuso.
5, rotolano sulla sezione:
1. La bobina adotta una struttura doppia della bobina di superficie e della bobina concentrare, con anteriore e posteriore l'avvolgimento sotto forma di bobina di asse di A/B. Il motore determina il riduttore per avvolgere (o il singolo riavvolgimento di asse è inoltre possibile)

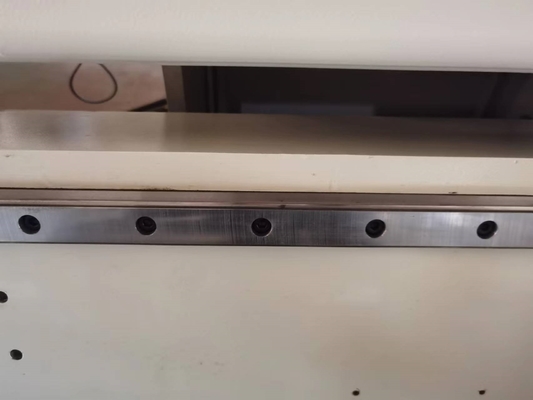

2. Il braccio meccanico d'avvolgimento assume una forma lineare importata della struttura della ferrovia di guida della scanalatura della coda di rondine
3. Principio di forma di avvolgimento di superficie, con l'asse di avvolgimento allegata strettamente all'asse d'acciaio per la bobina sincrona (l'asse d'acciaio è guidata passivamente)
4. Ogni asse di avvolgimento è guidata da un servomotore 22kw e la tensione d'avvolgimento è regolato in base al diametro materiale corrente di bobina dal convertitore di frequenza di controllo automatico dello SpA di Siemens per regolare la tensione dell'asse di espansione, di modo che non c'è fattore di spessore in materiali tagliati multipli e tutti i fronti dell'estremità di bobina sono piani.
La planarità della superficie di disco è selezionata liberamente commutando fra la pressione pneumatica e la pressione del peso di auto e la tenuta degli strati interni ed esterni della bobina finita è controllabile. Mentre il diametro d'avvolgimento continua ad aumentare, Siemens controlla automaticamente la velocità del servomotore d'avvolgimento dallo SpA, notevolmente prolungante il tempo di impiego del servomotore.
5. Quando il singolo riavvolgimento di asse è richiesto, la tensione completa di asse può anche essere selezionata sul touch screen ed il servomotore d'avvolgimento è utilizzato come il modo di controllo girante del cono.
6. Bobina e forma di scarico: scarico automatico idraulico

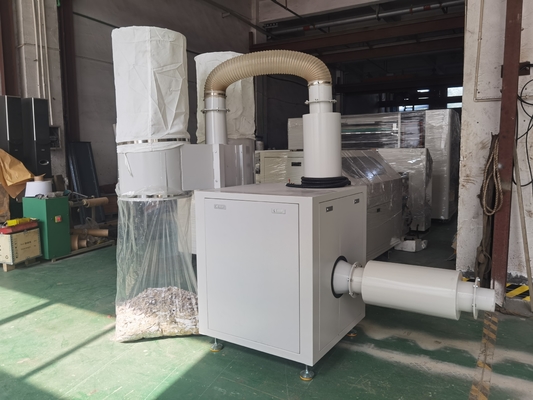

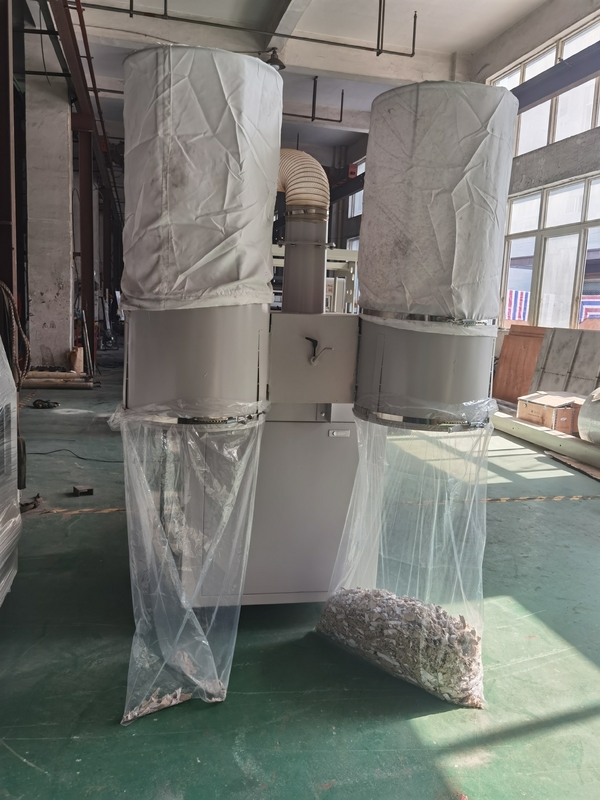

7. Dispositivo di riciclaggio residuo del bordo: Il dispositivo della raccolta del bordo raccoglie i bordi residui
