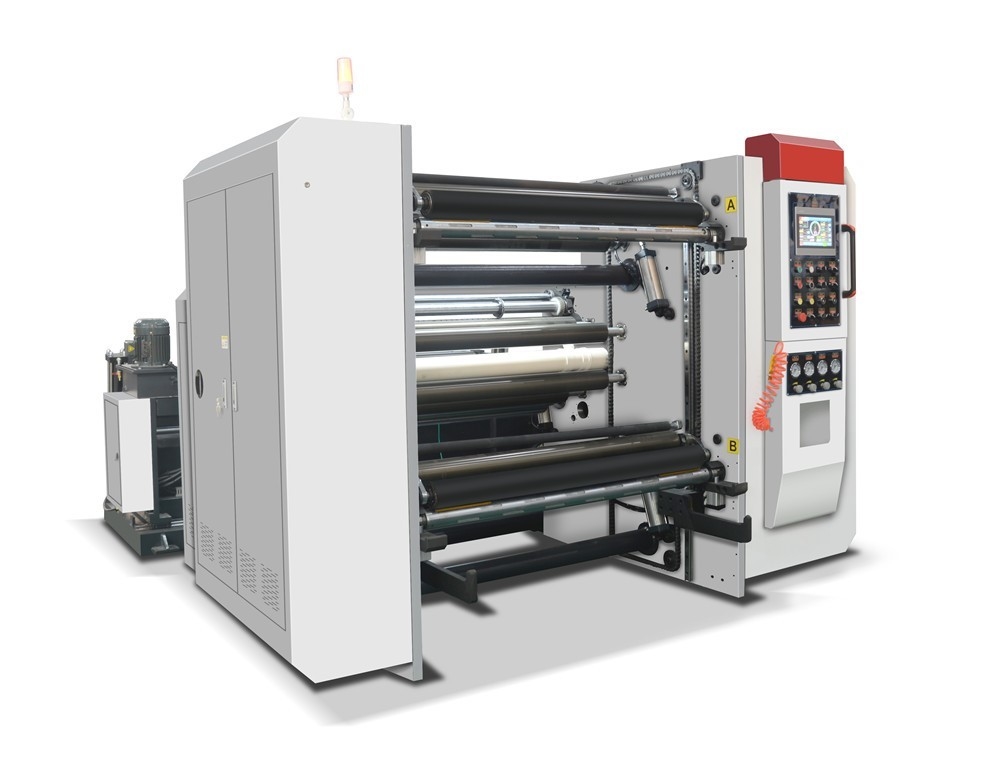

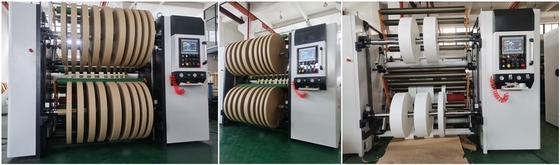

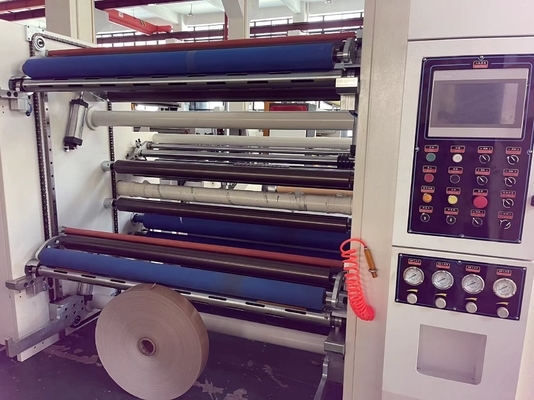

taglierina Rewinder 30g/M2~350g/M2 ad alta velocità del nastro di 1350mm

型电脑高速分切机 di HJ-1300A

Macchina di taglio ad alta velocità di HJ-1300Acomputer

一, 用途: Adatto:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Questa macchina adatta a molta carta, quali 30-350g/m2, paper&film laminati, tagliatrice adhisive e non tessuta di PET/PVC, migliore del rotolo enorme ecc.

二, 性能及特点: Caratteristica:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式;

La macchina utilizza il motore del servo tre per sincronizzare il controllo, la tensione del nastro automatica, il centro e la superficie riavvolgenti insieme;

2, 本机采用变频调速, 保持加速中平稳运转;

La frequenza di uso della macchina regolare la velocità, tiene il funzionamento stabile quando accelerarsi;

3, 自动计米, 自动停机, 报警等功能;

contro quantità automatica, lunghezza fissa automatica, fermata automatica della macchina quando ha avuto allarme, funzione automatica di controllo di tensione ecc.

4, 收卷采用 A, 气胀轴结构 di B, 装卸操作方便;

Uso 3# (il centro dell'asse di aria di uso del rotolo di alimentazione del tubo della carta di 76mm)

5, 放卷采用光电式纠边方式;

Modo di controllo di posizione del bordo di controllo della cellula fotoelettrica di uso di riavvolgimento

6, 圆刀纵切废边自动排放装置;

Il coltello circolare che fendono il bordo residuo di rotolo e è automatico terminati dal fan

7, 自动气动式/无轴液压式放卷配置.

Parte idraulica automatica di svolgimento di shaftness del pozzo di aria

• 技术参数: Unità di svolgimento:

四, 机器配置: Configurazione di macchina:

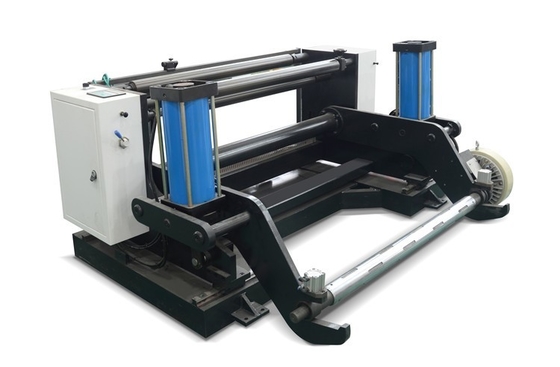

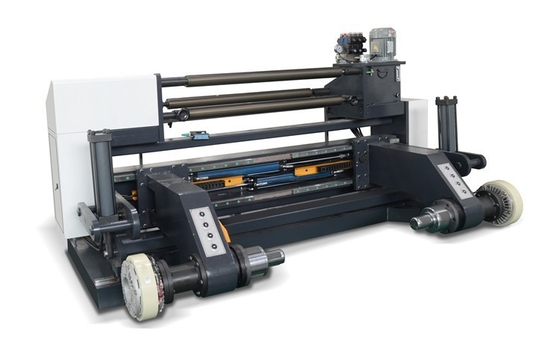

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 优质钢板结构 del 机架采用 50#. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 套 del 纠偏采用中国产 1
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (只 del 无轴磁粉为 10kg*2) 1 只
4. 放卷最大原材料宽度: 1350mm

1. Svolgimento: shaftness idraulico unwinging dell'asse di aria di uso della parte 3inch/choose

1. Struttura di acciaio di uso dello scaffale della macchina. Muova intorno alla guida lineare di uso.

(2) muova intorno ad uso statico Cina di correzione system.EPC di uso.

controllo di tensione (di 3): comando del freno 20kg (idraulico è 10kg*2pcs) 1pcs di uso di tensione

(4) larghezze materiali di svolgimento: 1350mm

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

2.Main ingegnere (tipo di superficie di attrito): Struttura della colata di alta qualità di uso dello scaffale

1) Driver e meccanismo di trascinamento:

(1) tasso del motore e del riduttore di uso del rotolo del cabestano che combina modo

motore (di 2) che useChing servomotore (7.5KW) 1set

il convertitore di frequenza (di 3) usa la marca HONGYUAN 7.5kw della Cina

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Attrezzatura della trazione:

1. Tipo della struttura: Modo pneumatico del rullo di pressione della trazione attiva
2. Modo del driver: rullo di trascinamento principale dell'azionamento del motore principale, rotolo principale della trazione dell'azionamento principale dell'asse
3. Controllo pneumatico di uso di modo della stampa

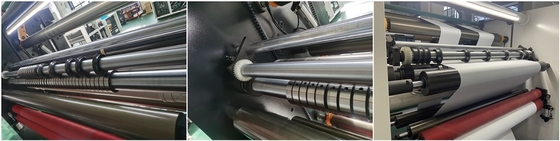

3)分切装置:

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 付 del 可任意手动调节 10
3. 分切精度: ±0.2mm

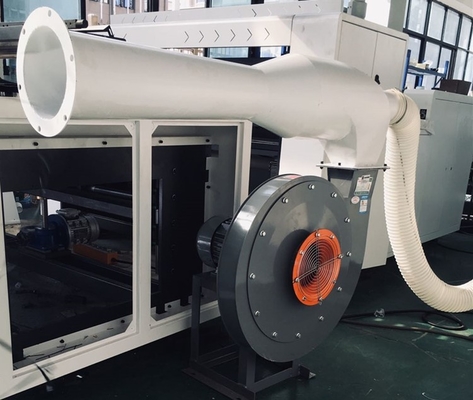

4. 废边排出系统采用高压风机 2.2KW

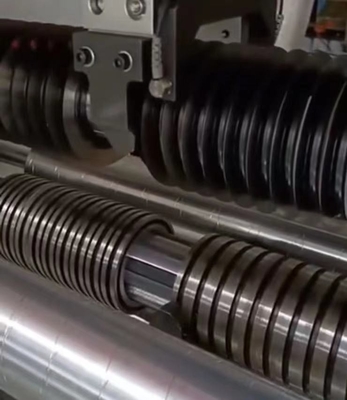

3)Taglio dell'attrezzatura:

1. Coltello circolare di uso che fende la struttura dell'attrezzatura
2. L'uso rotondo Shanghai del coltello, può regolare liberamente 10pcs
3. Taglio della precisione: ±0.2mm
4. il sistema di scarico laterale residuo adotta il fan ad alta pressione 2.2KW

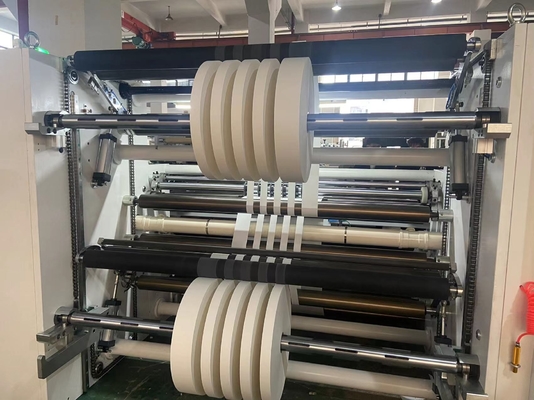

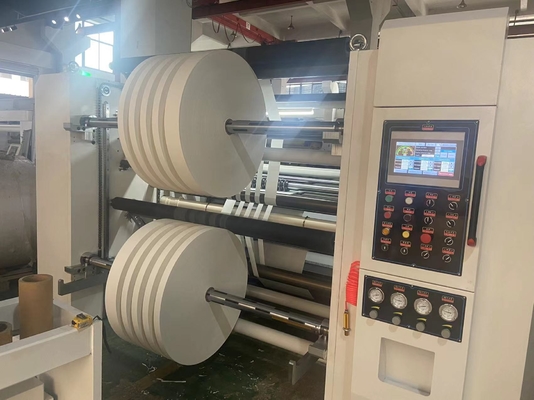

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 条 2 del 收卷轴采用键条式气胀轴 (英寸规格 3)
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 套 del 变频器采用国产宏远 7.5KW 2
4. 传动方式: 套 del 采用齿轮传动独立控制方式 2
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 套 del 下料采用自动卸料装置形式 1

attrezzatura 3.Rewinding:

Modo della struttura: riavvolgimento dell'asse di aria di uso due

1. Il riavvolgimento rotola l'asse di aria della scanalatura di uso (3inch spec.) 2pcs
2. Marca servo7.5KW 2pcs di useChina del motore
3. Il controllo di vettore di uso 7.5KW dell'invertitore 2pcs
4. Driver: Trasmissione 2set dell'ingranaggio di controllo indipendente

(5) massimo del diametro di riavvolgimento: 1000mm

(asse di riavvolgimento 6) due usare il tipo automatico forma 1set del motore del dispositivo di scarico

5. 控制部分: Modo di controllo:

套 del 采用连体式控制柜和配电箱集中控制 1

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 集中控制 dello SpA del 自动计米等由, 触摸屏采用台湾威纶, 采用德国西门子 dello SpA;

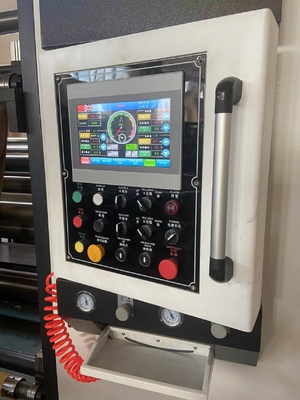

2. 寸 del 触摸屏采用 10, 可推拉式结构
3. 计长 dello SpA; 报警停车; 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 个气压 del 空压机 6

È insieme gruppo di regolazione e l'alimentazione elettrica elettrici sulla macchina 1set

1. Sistema di controllo della macchina compreso controllo di velocità principale dell'ingegnere, controllo di tensione di svolgimento, controllo di tensione di riavvolgimento, controllo automatico dallo SpA, uso WEINVIEW Taiwan, uso Siemens Germania di conteggio ecc del tester del touch screen dello SpA; e l'altro controllo (tipo di pressione idraulica)
2. Il touch screen adotta la struttura a 10 pollici e in opposizione.
3. Contatore automatico del tester dello SpA, fermata automatica quando allarme, lunghezza fissa automatica.
4. Può auto fermarsi quando ha raggiunto il metro di regolazione.

attrezzatura 6.Extra: (compratore responsabile di)

1. Alimentazione elettrica: commutatore di cavo 3phase 4; 380V 50HZ
2. Aria: compressore d'aria

汇总电器表格主要配置:
